REM Vakuum Transfer Shuttle für Luftempfindliche Proben
REM Vakuum Transfer Shuttle für Luftempfindliche Proben
Öffnet sich automatisch im REM, nachdem ein Vakuum erzeugt wird.
Einleitung
Das VTS-01 REM Vacuum Transfer Shuttle System wurde speziell für den Schutz von REM-Proben entwickelt, wenn diese aus einer Inertgas-Umgebung in einer Glove-Box in die REM-Vakuumkammer zur Analyse und Abbildung transportiert werden. Geeignet für REM, FIB-REM und Oberflächenanalysegeräte. Es ist eine einfach zu bedienende, kompakte, vollständige und budgetfreundliche Lösung für den Transport von luftempfindlichen Proben zum REM/EDS-System. Die Abdichtung und Freigabe des SEM-Vakuum-Transfer-Shuttles erfolgt rein mechanisch (Druck); keine elektrische Verkabelung der Durchführung erforderlich.
Die Probe muss auf einem der mitgelieferten Probenteller präpariert werden. Das REM-Vakuum-Transfer-Shuttle muss mit dem Probenteller in der Inertgas-Umgebung (Glove-Box) beladen werden, wobei der Deckel zur Seite geschoben ist. Die Probenteller werden mit einer M3-Schraube befestigt. Dann wird der Deckel geschlossen und das Transfer-Shuttle mit der mitgelieferten Vakuum-Handpumpe unter Vakuum gesetzt mittels das Vakuumventil aus Folie im Deckel. Die Pumpe muss auf den mit „Air Valve“ gekennzeichneten Deckel gesetzt werden (siehe Video unten). Das Vakuum sorgt für die Abdichtung des Deckels auf der Kammer des Transfer-Shuttles, in der sich noch Inertgas befindet. Dies ermöglicht einen sicheren Transport in die Vakuumkammer des REMs. Wenn die Probenkammer des REM abgepumpt wird und das Vakuumniveau außerhalb des Transfer-Shuttles besser ist als innerhalb des Transfer-Shuttles, wird der Deckel gelöst, hebt sich und bewegt sich zur Seite. Die Probe ist nun für die Analyse und Abbildung bereit. Das Transfer-Shuttle ist möglicherweise weniger geeignet für sehr poröse Proben.
Die Abmessungen der Probenkammer betragen Ø23 x 7 mm. Mit dem REM-Vakuum-Transfer-Shuttle werden 4 Probenteller mitgeliefert. Einer für 1 mm dicke Proben, einer für 2 mm dicke Proben, einer mit 45°-Winkel und einer für die Montage von Querschnitten in einem 90°-Winkel. Die Proben müssen mit doppelseitigem leitfähigem Klebeband oder leitfähiger Paste auf dem entsprechenden Probenteller befestigt werden. Die Probenteller werden mit einer M3-Schraube in der Probenkammer des Transfer-Shuttles befestigt.
Schauen Sie sich an, wie es funktioniert, genial durch seine Einfachheit!

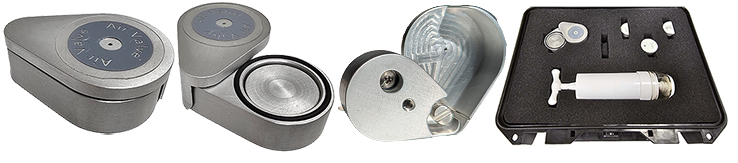

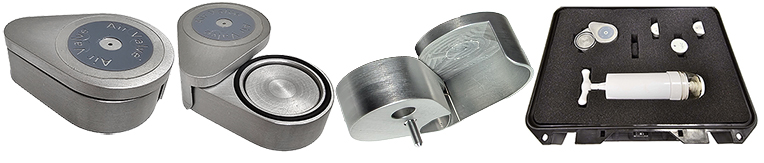

Merkmale des REM Transfer Shuttles:
- Komplettsystem mit Handvakuumpumpe inklusive
- Kompaktes, einfach zu bedienendes und kostengünstiges System
- Mechanisches System; keine Verkabelung oder Durchführung erforderlich
- Inklusive Probenteller für 45° und 90°
- Kompatibel mit Tischadapter für M4 oder 3,2 mm Stift
 included vacuum hand pump |
 |
| Scanning electron micrographs of a lithium foil sample stored in ambient air for one hour at 4,000x and 1,000x magnification respectively | |
|
|
| Scanning electron micrographs of a lithium foil sample stored in the Transfer Shuttle for one hour at 4,000x and 1,000x magnification respectively | |
REM Vakuum-Transfer-Shuttle Spezifikationen:
Parameter |
Spezifikation |
Produkt 15-003290 REM kompitalität |
3.2mm standard Stift |
Produkt 15-003390 REM kompitalität |
M4 Gewindebohrung |
Probenkammer Abmessungen |
Ø23 x 7 mm |
Maximale Probenhöhe |
2mm |
Probenteller |
Für 1 & 2 mm D, 45° and 90° |
Transfer Shuttle Abmessungen dicht |
46 x 33 X 20(H) mm |
Transfer shuttle Abmessungen geöffnet |
46 x 46 X 20(H) mm |
Material |
Vakuumkompatibles. Aluminium |
Dichtung |
NBR O-ring |
Deckel Freigabe |
Vakuum Auuserhalb besser |
Deckel Bewegung |
Feder |
Bestellinformation zum REM Vakuum Transfer-Shuttle mit 3,2 mm Standard Stift
|
|||||||||||||||||
|
|||||||||||||||||
