TEM Werkzeuge und Instrumente zur Probenpräparation für
Cross-Sectioning Proben
Microsaw, Micropol and Microheat



Einleitung

Bei der TEM Probenpräparation müssen Proben so dünn präpariert werden, dass sie durchlässig für Elektronen werden. Bei der mechanischen Dünnung von Proben muss deren Deformation vermieden werden. Die mechanische Dünnung wird auch bei Cross-Sectioning Proben vor der Dünnung mit Ionenstrahl eingesetzt. Für die mechanische Probenpräparation von TEM Proben (und in einigen Fällen kleiner REM Proben) stehen folgende Geräte und Werkzeuge zur Verfügung:

Alle Geräte haben einen Universal-Stromanschluss: 100-240V / 50-60Hz.

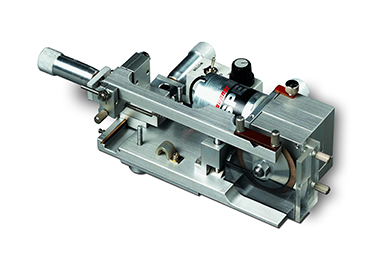

Microsaw MS3 für präzises Schneiden harter Materialien unter dem Stereomikroskop

Gilder G200PB TEM grid, parallel bar plus central divider 200 mesh

Halbleitermaterialien sowie Hartmetalle können mit einer Genauigkeit von 0,01 mm abgetrennt werden. Die MS 3 wird durch einen Elektromotor mit Schneckentrieb angetrieben. Die Geschwindigkeit, mit der das Diamant-Kreissägeblatt angetrieben wird, ist stufenlos regelbar. Zudem sind Probenpositionierung, Kontakt mit dem Zuführarm, Spannung des Zuführarms sowie der Mechanismus zur Endabschaltung einstellbar. Zwei Einstellschrauben auf der Bodenplatte der MicroSaw erlauben genaue Positionierung und Niveauausgleich unter dem Stereomikroskop und gewährleisten präzise Schnitte.

  •  Präzise Schnitte und geringe Deformation
  • Kompakt, passt unter ein Stereomikroskop
  • Einfach und schnell einzusetzen

Spezifikationen der Microsaw MS3

Probengröße

Max. 10 x10 mm

Genauigkeit

~ 100 um

Geschwindigkeit

35 – 410 U/min

Probengröße (LxBxH) ~10 x 10 x 2 mm

Diamant-Kreissägeblatt

Ø50 x 0,15 mm

Typ des Sägebatts

AC32 with 63 / 50 um grit

Motor / Verbrauch

12V DC / 1,5A / 18W

Netzteil

100-240V / 50-60Hz

Maße

260 x 150 x 80 mm


Bestellinformationen zur Microsaw MS3

Microsaw MS3 inkl. Diamantsägeblatt, 100-240V / 50-60Hz Microsaw MS3 inkl. Diamantsägeblatt, 100-240V / 50-60Hz
Artikel # Beschreibung Anfrage
29-001100 Microsaw MS3 inkl. Diamantsägeblatt, 100-240V / 50-60Hz


*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
Diamantsägeblatt, für Microsaw MS3, Ø 50 x 0,15 mm, AC32 63/50 Diamantsägeblatt, für Microsaw MS3, Ø 50 x 0,15 mm, AC32 63/50
Artikel # Einheit Preis Bestellung / Anfrage
29-001110 Stück €270,00
Qty:



Micropol MC3 für präzises Schleifen und Polieren von TEM Proben

   Gilder G200PB TEM grid, parallel bar plus central divider 200 mesh

Die Technoorg MicroPol MC3 ist ein kompaktes, vielseitiges, präzises, mechanisches Schleif- und Poliergerät. Mit ihm können TEM Proben plan geschliffen, vertieft / gedimpelt, gedünnt und poliert werden. Dabei können die Parameter für Geschwindigkeit, Probenandruck oder Zeit den Anforderungen der Probe entsprechend eingestellt werden. Auf diese Weise können hochqualitative Proben mit minimalem Aufwand durch den Anwender hergestellt werden. Der Arm des MicroPol MC3 bewegt den Probenhalter oder die Probe selbst mit sanftem Druck in einem "halbchaotisch geometrischen Muster" gegen die Unterseite des Tellers, die ein Poliermittel enthält. Die Poliermittel können Schleifpapier, diverse Polierpasten oder ein Poliertuch sein. Durch die zwei mitgelieferten Probenhalter ist das Gerät ideal für planare, aber auch für gedimpelte Proben geeignet. Die MicroPol MC3 wird zudem mit einem Verbrauchsmaterialset ausgeliefert. Ein Dickenmesser ist ebenfalls enthalten.

  • Vielseitige Polier- und Dimpelmaschine
  • Stufenlos einstellbare Geschwindigkeit
  • Automatikbetrieb über Timer-Funktion
  • Extrem leichter Probenandruck
  • Stabile Konstruktion, gegen Korrosion geschützt

Spezifikationen der Micropol MC3

Probengröße

Ø10 - 15mm

Bewegte Masse

150g max.

Armbewegungen

30 - 60 Zyklen/min

Auflast

0 - 5N

Timer

1 – 3600 Sekunden

Probenhalter

2

Flache Polierschüsseln

4

Sphärische Dimpelschüsseln

4

Dickenmesser

inklusive

Stromverbrauch

85W

Netzteil

100-240V / 50-60Hz

Maße

251 x 220 x 181mm


Bestellinformationen zur Micropol MC3

Micropol MC3 Polier- und Schleifgerät, inkl. Probenhaltern und Starter Kit, 100-240V / 50-60Hz Micropol MC3 Polier- und Schleifgerät, inkl. Probenhaltern und Starter Kit, 100-240V / 50-60Hz
Artikel # Beschreibung Anfrage
29-001200 Micropol MC3 Polier- und Schleifgerät, inkl. Probenhaltern und Starter Kit, 100-240V / 50-60Hz


*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
Verbrauchsmaterialset für Micropol MC3 inkl. 10x  600er & 20x 1200er Schleifpapiere, 2x Poliertücher, 20g Diamantpasten 1 µm & 10µm und 1 Stab Wachs MW135 Verbrauchsmaterialset für Micropol MC3 inkl. 10x 600er & 20x 1200er Schleifpapiere, 2x Poliertücher, 20g Diamantpasten 1 µm & 10µm und 1 Stab Wachs MW135
Artikel # Einheit Preis Bestellung / Anfrage
29-001210 Stück €870,00
Qty:



Probenhalter - Kupferscheibe für Micropol MC3 Probenhalter - Kupferscheibe für Micropol MC3
Artikel # Einheit Preis Bestellung / Anfrage
29-001220 Stück €250,00
Qty:

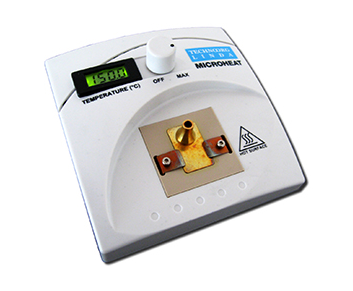

Microheat MH4 für thermoplastisches Kleben von Proben
   Gilder G200PB TEM grid, parallel bar plus central divider 200 mesh

Die Technoorg MicroHeat MH4 ist ein kleines, wärmestabilisiertes Heizelement zum thermoplastischen Kleben. Sie kann unter einem Standard-Labormikroskop angebracht werden. Die MicroHeat wurde speziell entwickelt, um den Einbettungsprozess zu vereinfachen. Dank ihrer kompakten Bauweise kann sie einfach auf dem Probentisch eines Stereomikroskops platziert werden und über den Weg der optischen Betrachtung Fehler beim Kleben vermeiden helfen. Dies ist besonders wichtig bei Proben, die blasenfreies Kleben erfordern, beispielsweise Querschnittsproben für die Elektronenmikroskopie. Die Temperatur des Heizelements kann über einen großen Bereich stufenlos eingestellt werden und hält diese über eine eingebaute Elektronik konstant. Die Kontrolleinheit hält die erhitzte Oberfläche in einem Bereich von 5° Kelvin aufrecht. Die MicroHeat MH4 erreicht die eingestellte Temperatur normalerweise innerhalb von einer bis drei Minuten.

  • Wärmestabilisiert
  • Kompaktes, niedriges Profil
  • Ideal für thermoplastisches Kleben

Spezifikationen der Microheat MH4

Temperaturbereich

50 – 150°C

Strom / Verbrauch

12V DC / 1,2A / 14W

Netzteil

100-240V / 50-60Hz

Maße

100 x 100 x 30 mm


Bestellinformationen zur Microheat MH4 für thermoplastisches Kleben von Proben

Microheat MH4 System, 100-240V / 50-60Hz Microheat MH4 System, 100-240V / 50-60Hz
Artikel # Beschreibung Anfrage
29-001300 Microheat MH4 System, 100-240V / 50-60Hz

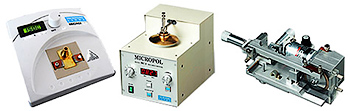

X-TEM Komplettpräperationsset mit Microsaw MS3, Micropol MC3 und Microheat MH4

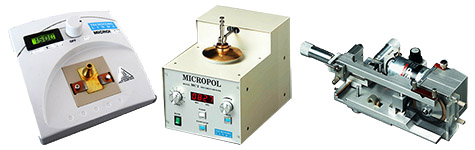

   X-TEM full sample preparation kit with Microsaw MS3, Micropol MC3 and Microheat MH4


Das X-TEM Komplettpräperationsset beinhaltet die Microsaw MS3, die Micropol MC3, die Microheat MH4, fünf Größen Ti-Disk Einbettringe aus Titan, das HSS Werkzeugset, Ionenstrahl-restistenten Klebstoff, leitfähigen Kohlenstoffzement, MW transparenten Klebstoff sowie Diamantpaste 1 und 10 µm.



Bestellinformationen zum Komplettpräperationsset:
X-TEM Komplettpräperationsset zur TEM Probenvorbereitung, 100-240V / 50-60Hz inkl. Microsaw, Micropol, Microheat, Werkzeugen und Verbrauchsmaterialset X-TEM Komplettpräperationsset zur TEM Probenvorbereitung, 100-240V / 50-60Hz inkl. Microsaw, Micropol, Microheat, Werkzeugen und Verbrauchsmaterialset
Artikel # Beschreibung Anfrage
29-001500 X-TEM Komplettpräperationsset zur TEM Probenvorbereitung, 100-240V / 50-60Hz inkl. Microsaw, Micropol, Microheat, Werkzeugen und Verbrauchsmaterialset


*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
Verbrauchsmaterialset für Micropol MC3 inkl. 10x  600er & 20x 1200er Schleifpapiere, 2x Poliertücher, 20g Diamantpasten 1 µm & 10µm und 1 Stab Wachs MW135 Verbrauchsmaterialset für Micropol MC3 inkl. 10x 600er & 20x 1200er Schleifpapiere, 2x Poliertücher, 20g Diamantpasten 1 µm & 10µm und 1 Stab Wachs MW135
Artikel # Einheit Preis Bestellung / Anfrage
29-001210 Stück €870,00
Qty:



Probenhalter - Kupferscheibe für Micropol MC3 Probenhalter - Kupferscheibe für Micropol MC3
Artikel # Einheit Preis Bestellung / Anfrage
29-001220 Stück €250,00
Qty:





X-TEM HSS Werkzeugset für TEM Probenvorbereitung

   X-TEM HSS Werkzeugset

Für die mechanische Probenvorbereitung vor dem Dünnen braucht man normalerweise spezielles Handwerkzeug. Das X-TEM HSS Werkzeugset enthält vier hochqualitative, praktische und verlässliche Werkzeuge. Die Werkzeuge eignen sich für verschiedene Zwecke:

  • Ausrichtung von Proben in X-TEM Ti-Disks
  • Entfernung von überschüssigem Klebstoff
  • Schneiden von Proben
  • Einstellung der Aufnahmeplatte des Probenhalters

Bestellinformationen zum X-TEM HSS Werkzeugset:
*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
X-TEM HSS Werkzeugset für TEM Probenvorbereitung, bestehend aus 4 Werkzeugen X-TEM HSS Werkzeugset für TEM Probenvorbereitung, bestehend aus 4 Werkzeugen
Artikel # Einheit Preis Bestellung / Anfrage
29-001510 Set/4 €440,00
Qty:



X-TEM Ti Disk Einbettscheiben aus Titan und Verbrauchsmaterial
   Gilder G200PB TEM grid, parallel bar plus central divider 200 mesh

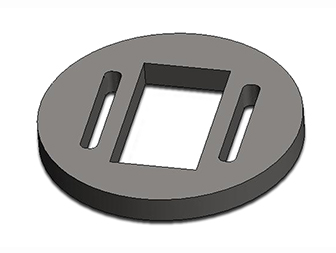

Die X-TEM Ti Disk Einbettscheiben aus Titan wurden entwickelt, um die mechanische Präparation von Cross-Section TEM Proben zu vereinfachen. Zur Befestigung werden die Proben mit Hilfe eines geeigneten Werkzeugs einfach an zwei Stellen in den Ø 3 mm Ti Disks mechanisch eingeklemmt. Die Deformation hält die Probe in der Scheibe und drückt zwei Proben vor dem Verkleben fest zusammen. Ti Disks mit unterschiedlichen Innenvierkantgrößen zwischen 0,6 und 1,3 mm sind erhältlich. Vorteile der Ti Disks sind:

  • Niedrige Sputterrate, hervorragender Probenschutz
  • Niedrige Implantation in die eingebetteten Proben
  • Die Emission von blauem Licht während der Ionenstrahlbehandlung gibt sofortiges optisches Feedback
  • Hervorragende mechanische Eigenschaften
  • Gute Bearbeitungseigenschaften
  • Spezifikationen der X-TEM Ti Disk Einbettscheiben aus Titan

    Material

    Titan

    Diameter

    3 mm

    Dicke

    0,3 mm

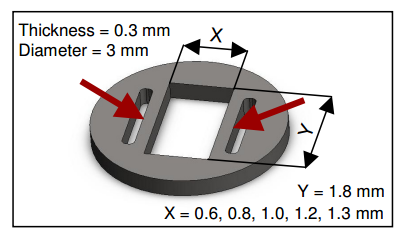

    Breite Innenvierkant

    0,6 / 0,8 / 1,0 / 1,2 / 1,3 mm

    Länge Innenvierkant

    1,8 mm



    Bestellinformationen zu X-TEM Ti Disk Einbettscheiben aus Titan und Verbrauchsmaterial zur TEM Probenpräparation
    *Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
    EM-Tec C38 flüssiger leitfähiger stark haltener Kohlenstoffkleber, 25 g Flasche EM-Tec C38 flüssiger leitfähiger stark haltener Kohlenstoffkleber, 25 g Flasche
    Artikel # Einheit Preis Bestellung / Anfrage
    15-001138 Stück €12,90
    Qty:

    Gefahrensymbol Erläuterung

    hazard fee symbol = Versandgebühr für Gefahrstoffe
    Cg = Verdacht krebserzeugend
    F = Brennbar
    I = Reizstoff
    S = Sensibilisator
    T = Toxisch
    Extra info 15-001138 :   F | I | SDS pdf download



    Micro-Tec DP1 Diamantpaste 1 µ, gelb, 5 gr Micro-Tec DP1 Diamantpaste 1 µ, gelb, 5 gr
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001580 Stück €8,50
    Qty:



    Micro-Tec DP10 Diamantpaste 10 µ, hellgrün, 5 gr Micro-Tec DP10 Diamantpaste 10 µ, hellgrün, 5 gr
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001590 Stück €8,50
    Qty:



    Ti Disk Probenhalter, Ø 3 x 0,3 mm, 0,6 x 1,8 mm Loch Ti Disk Probenhalter, Ø 3 x 0,3 mm, 0,6 x 1,8 mm Loch
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001520 Stück €12,50
    Qty:



    Ti Disk Probenhalter, Ø 3 x 0,3 mm, 0,8 x 1,8 mm Loch Ti Disk Probenhalter, Ø 3 x 0,3 mm, 0,8 x 1,8 mm Loch
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001530 Stück €12,50
    Qty:



    Ti Disk Probenhalter, Ø 3 x 0,3 mm, 1,0 x 1,8 mm Loch Ti Disk Probenhalter, Ø 3 x 0,3 mm, 1,0 x 1,8 mm Loch
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001540 Stück €12,50
    Qty:



    Ti Disk Probenhalter, Ø 3 x 0,3 mm, 1,2 x 1,8 mm Loch Ti Disk Probenhalter, Ø 3 x 0,3 mm, 1,2 x 1,8 mm Loch
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001550 Stück €12,50
    Qty:



    Ti Disk Probenhalter, Ø 3 x 0,3 mm, 1,3 x 1,8 mm Loch Ti Disk Probenhalter, Ø 3 x 0,3 mm, 1,3 x 1,8 mm Loch
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001560 Stück €12,50
    Qty:



    AT1 Ionenstrahl-resistenter Kleber (Araldit® mit Kohlenstoffpulver), 20 ml AT1 Ionenstrahl-resistenter Kleber (Araldit® mit Kohlenstoffpulver), 20 ml
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001570 Stück €85,00
    Qty:



    MC-SHB3 Handpoliereinheit mit keramischen Einsätzen MC-SHB3 Handpoliereinheit mit keramischen Einsätzen
    Artikel # Einheit Preis Bestellung / Anfrage
    29-001610 Stück €600,00
    Qty:
