EM-Tec Haltern für geologische Dünnschliffe und Objektträger


Einleitung

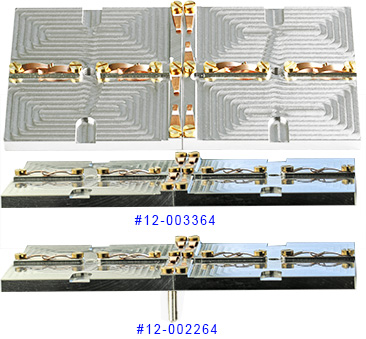

          EM-Tec G4 Halter für vier geologische Dünnschliffe, 4x petrographische Objektträger bis 47 x 27 mm, Std. Pin
link EM-Tec G4 Halter für vier geologische Dünnschliffe, 4x petrographische Objektträger bis 47 x 27 mm, Std. Pin link EM-Tec G4 Halter für vier geologische Dünnschliffe, 4x petrographische Objektträger bis 47 x 27 mm, Std. Pin Halter für vier geologische Dünnschliffe,
4 x petrographische Objektträger bis 28x48mm






Die EM-Tec Haltern sind so konstruiert, dass sie geologische Dünnschliffe, petrographische Schliffe und Objektträger sicher bei Aufnahmen und Analyse in SEM, EPMA oder in Mineralanalysator halten. Die EM-Tec Halter für geologische Dunnschliffe sind kompatibel mit petrographischen Objekträgern in den Größen 28 x 48, 27 x 46, 26 x 46 und 25 x 45 mm. Derzeit bieten wir zwei unterschiedliche Haltertypen an:

  • Haltern für geologische Dünnschliffe und Objektträger mit S-Clip
  • Referenzhaltern für geologische Dünnschliffe und Objektträger mit Referenzecke

Haltern für geologische Dünnschliffe und Objektträger mit S-Clip

Die universellen EM-Tec Halter für geologische Dünnschliffe sind kompatibel mit den am weiten verbreitetsten petrographischen Schliffen bis 48 x 28 mm Größe. Die Halter sind für die Arbeit im REM und EDX-Analyse gedacht.
Die Halter für geologische Dünnschliffe / petrographische Schliffe mit S-Clip haben eine oder mehrere 1 mm tiefe 48x28 mm Taschen mit Einfräsungen und Rillen, um Be- und Entladung zu erleichtern. Die geologischen Dünnschliffe werden mit je zwei S-Clips sicher an den Ecken gehalten. Die Halter sind an zwei Seiten offen. Dies ermöglicht auch größere Objektträger halten zu können. Die drei Halter für geologische Dünnschliffe sind:

  • EM-Tec G0 universal Objektträgerhalter für einen Objektträger bis 75 x 50 mm (3" x 2")
  • EM-Tec G2.0 Universalhalter für zwei petrographische Schliffe
  • EM-Tec G4.0 Universalhalter für vier petrographische Schliffe

Referenzhaltern für geologische Dünnschliffe und Objektträger mit Referenzecke

Im Referenzhaltern für petrographische Schliffe und Objektträger werden die Schliffe/Träger gegen eine Referenzecke geschoben. Das ermöglicht eine fest definierte Höhe der Probe. Die Halter sind für EDX- oder WDX-Analyse im REM oder für EPMA Arbeiten gedacht. Sie sind kompatibel mit petrographischen Schliffen zwischen 45 x 30 und 48 x 28 mm.
Die petrographischen Schliffe werden seitlich in den Halter geschoben. Eine Feder drückt die Probe gegen die Referenzecke und hält sie im Halter. Derzeit werden zwei Halter für petrographische Schliffe angeboten:

  • EM-Tec RG2 Aufnahme für zwei petrographische Schliffe bis zu 48 x 28 mm
  • EM-Tec RG4 Aufnahme für vier petrographische Schliffe bis zu 48 x 28 mm

Die EM-Tec Haltern für petrographische Schliffe sind erhältlich mit 3,2 mm Standard Pin oder mit M4 Gewindebohrung oder Ø14mm JEOL Stub .


Fassungsvermögen, Maße und Kompatibilität der EM-Tec Haltern für geologische Dünnschliffe / petrographische Schliffe:

Artikelnr.

Name

Fassungsvermögen

Maße ohne Pin

Haltemethode

REM Aufnahme

12-000260

EM-Tec G0

1 x max. 75x50mm

52 x 32 x 7mm

2x S-Clips

3,2 mm Std.Stift

12-000360

EM-Tec G0

1 x max. 75x50mm

52 x 32 x 7mm

2x S-Clips

M4 Gewinde

12-000660

EM-Tec G0

1 x max. 75x50mm

52 x 32 x 7mm

2x S-Clips

Ø14mm JEOL Stub

12-002262

EM-Tec G2.0

2 Schliffe 48x28mm

60 x 52 x 7mm

6x S-Clips

3,2 mm Std.Stift

12-003362

EM-Tec G2.0

2 Schliffe 48x28mm

60 x 52 x 7mm

6x S-Clips

M4 Gewinde

12-006262

EM-Tec G2.0

2 Schliffe 48x28mm

60 x 52 x 7mm

6x S-Clips

Ø14mm JEOL Stub

12-002264

EM-Tec G4.0

4 Schliffe 48x28mm

104x 60 x 12mm

12x S-Clips

3,2 mm Std.Stift

12-003364

EM-Tec G4.0

4 Schliffe 48x28mm

104x 60 x 12mm

12x S-Clips

M4 Gewinde

12-006264

EM-Tec G4.0

4 Schliffe 48x28mm

104x 60 x 12mm

12x S-Clips

Ø14mm JEOL Stub

12-000263

EM-Tec RG2

2 x max. 48x28mm

58 x 68 x 12mm

Feder

3,2 mm Std.Stift

12-000363

EM-Tec RG2

2 x max. 48x28mm

58 x 68 x 12mm

Feder

M4 Gewinde

12-000663

EM-Tec RG2

2 x max. 48x28mm

58 x 68 x 12mm

Feder

Ø14mm JEOL Stub

12-000265

EM-Tec RG4

4 x max. 48x28mm

58 x 136 x 17mm

Feder

3,2 mm Std.Stift

12-000365

EM-Tec RG4

4 x max. 48x28mm

58 x 136 x 17mm

Feder

M4 Gewinde

12-000665

EM-Tec RG4

4 x max. 48x28mm

58 x 136 x 17mm

Feder

Ø14mm JEOL Stub


Technical Support Bulletin: EM-Tec G0, G1, G2 &G4 Haltern für geologische Dünnschliffe und Objektträger mit S-Clips (Auf Englisch)
Technical Support Bulletin: EM-Tec RG2 + RG4 geologische Dünnschliffe und Objektträger mit Referenzecke (Auf Englisch)



Bestellinformationen zu EM-Tec Haltern für geologische Dünnschliffe und Objektträger für REM mit Stiftaufnahme (Pin Stub); TFS, FEI, Philips, Tescan, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec G0 universal Dünnschiff- und Obketträgerhalter für Proben bis 75 x 50 mm, Std. Pin EM-Tec G0 universal Dünnschiff- und Obketträgerhalter für Proben bis 75 x 50 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000260 Stück €177,50
Qty:



EM-Tec G2 Halter für zwei geologische Dünnschliffe, 2x petrographische Objektträger bis 28 x 48 mm, Std. Pin EM-Tec G2 Halter für zwei geologische Dünnschliffe, 2x petrographische Objektträger bis 28 x 48 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002262 Stück €197,50
Qty:

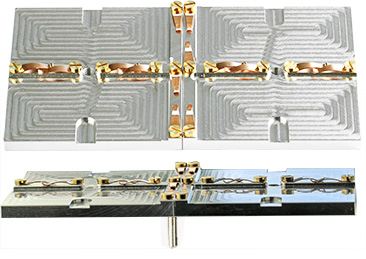

EM-Tec G4.0 Halter für vier geologische Dünnschliffe, 4 x petrographische Objektträger bis 28x48mm, Std. Pin EM-Tec G4.0 Halter für vier geologische Dünnschliffe, 4 x petrographische Objektträger bis 28x48mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002264 Stück €277,50
Qty:



EM-Tec RG2 Aufnahme für 2x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Std. Pin EM-Tec RG2 Aufnahme für 2x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000263 Stück €298,00
Qty:

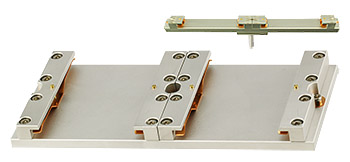

EM-Tec RG4 Aufnahme für 4x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Std. Pin EM-Tec RG4 Aufnahme für 4x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000265 Stück €595,00
Qty:



Bestellinformationen zu EM-Tec Haltern für geologische Dünnschliffe und Objektträger für Hitachi REM oder EM-Tec REM Adapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec G0 universal Dünnschiff- und Obketträgerhalter für Proben bis 75 x 50 mm, M4 EM-Tec G0 universal Dünnschiff- und Obketträgerhalter für Proben bis 75 x 50 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000360 Stück €175,00
Qty:



EM-Tec G2.0 Halter für zwei geologische Dünnschliffe, 2 x petrographische Objektträger bis 28x48mm, M4 EM-Tec G2.0 Halter für zwei geologische Dünnschliffe, 2 x petrographische Objektträger bis 28x48mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-003362 Stück €195,00
Qty:

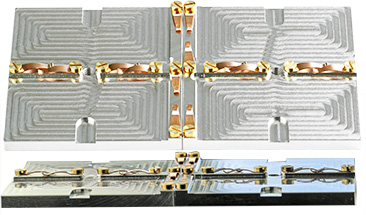

EM-Tec G4.0 Halter für vier geologische Dünnschliffe, 4 x petrographische Objektträger bis 28x48mm, M4 EM-Tec G4.0 Halter für vier geologische Dünnschliffe, 4 x petrographische Objektträger bis 28x48mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-003364 Stück €275,00
Qty:



EM-Tec RG2 Aufnahme für 2x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, M4 Aufnahme EM-Tec RG2 Aufnahme für 2x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, M4 Aufnahme
Artikel # Einheit Preis Bestellung / Anfrage
12-000363 Stück €295,00
Qty:

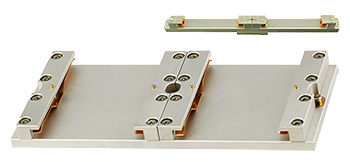

EM-Tec RG4 Aufnahme für 4x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, M4 Aufnahme EM-Tec RG4 Aufnahme für 4x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, M4 Aufnahme
Artikel # Einheit Preis Bestellung / Anfrage
12-000365 Stück €590,00
Qty:



Bestellinformationen zu EM-Tec Haltern für geologische Dünnschliffe und Objektträger für JEOL REM Probentisch-Adapter mit Ø14mm Loch

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec G0 universal Dünnschiff- und Obketträgerhalter für Proben bis 75 x 50 mm,  Ø14mm JEOL Stub EM-Tec G0 universal Dünnschiff- und Obketträgerhalter für Proben bis 75 x 50 mm, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000660 Stück €177,50
Qty:



EM-Tec G2.0 Halter für zwei geologische Dünnschliffe, 2x petrographische Objektträger bis 28 x 48 mm, Ø14mm JEOL stub EM-Tec G2.0 Halter für zwei geologische Dünnschliffe, 2x petrographische Objektträger bis 28 x 48 mm, Ø14mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
12-006262 Stück €197,50
Qty:

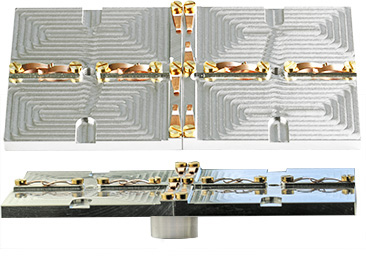

EM-Tec G4.0 Halter für vier geologische Dünnschliffe, 4 x petrographische Objektträger bis 28x48mm, Ø14mm JEOL Stub EM-Tec G4.0 Halter für vier geologische Dünnschliffe, 4 x petrographische Objektträger bis 28x48mm, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-006264 Stück €277,50
Qty:



EM-Tec RG2 Aufnahme für 2x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Ø14mm JEOL stub EM-Tec RG2 Aufnahme für 2x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Ø14mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000663 Stück €298,00
Qty:

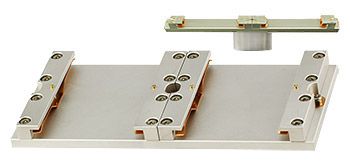

EM-Tec RG4 Aufnahme für 4x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Ø14mm JEOL Stub EM-Tec RG4 Aufnahme für 4x geologische Dünnschliffe, für petrographische Schliffe bis zu 48x28 mm, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000665 Stück €595,00
