EM-Tec vielseitige Schraubbacken-Probenhalter


Einleitung

    EM-Tec V80 versatile vise clamp <br />
       sample holder for up to 80mm, pin

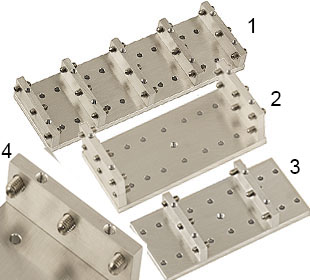

-1 #12-000205 EM-Tec V120 vielseitiger Schraubbacken-Probenhalter
bis 120 mm mit extra Schraubbacken (#12-000204)

-2 #12-000303 EM-Tec V80 vielseitiger Schraubbacken-Probenhalter
bis 80 mm, M4, mit EM-Tec VH12 Höhenerweiterung (#12-000207)

-3 #12-000303 EM-Tec V80 vielseitiger Schraubbacken-Probenhalter
bis 80 mm, M4, mit versetzten Schraubbacken

-4 #12-000303 Schraubbacken mit Spannschrauben oben





Die vielseitigen EM-Tec Schraubbacken-Probenhalter sind große Klemmprobenhalter mit verstellbaren Schraubbacken. Diese Probenhalter können große und schwere Proben aufnehmen. Zudem können mit Zusatzbacken auch mehrere Proben gleichzeitig aufgenommen werden. Die EM-Tec Schraubbacken-Probenhalter sind für REM mit großer Kammer und Probenbühnen mit großem Verfahrweg gedacht.

In den Bodenplatten der vielseitigen EM-Tec Schraubbacken-Probenhalter befinden sich zwei Reihen paralleler Bohrungen. So können die Schraubbacken in 10 mm Abständen individuell positioniert werden. Bodenplatte und Backen sind aus vakuumfestem Aluminium gefertigt. Die Befestigungsschrauben für die Backen sind aus Messing. Die Probenklemmschrauben sind aus Edelstahl. Pro Backe sind je drei 10 mm und 16 mm lange Klemmschrauben im Lieferumfang enthalten.

Die vielseitigen EM-Tec Schraubbacken-Probenhalter sind frei konfigurierbar. Sie sind in zwei Größen erhältlich:

  • EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, Proben bis 80 mm
  • EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, Proben bis 120 mm

Um mehrere Proben zu spannen, können zusätzliche Schraubbacken hinzugefügt werden. Derzeit sind drei unterschiedliche Schraubbacken erhältlich:

  • Standard Schraubbacken, 12 mm hoch, zwei 3er-Sets Klemmschrauben
  • Optionale, genutete Schraubbacken, 16 mm hoch, zwei 3er-Sets Klemmschrauben
  • Höhenerweiterung für Schraubbacken, 12 mm hoch, zwei 3er-Sets Klemmschrauben. Ein oder zwei Höhenerweiterungen können auf die Standard Schraubbacken geschraubt werden, wodurch sich eine Gesamthöhe von 24 oder 36 mm ergibt.

Für eine optimale Klemmposition können alle Schraubbacken so montiert werden, dass sich die Klemmschrauben oben oder, nach 180° Drehung der Backe, unten befinden. Durch die individuelle Platzierung der Backen kann nahezu jede Probe bis zu 80 oder 120 mm gespannt werden.

Spezifikationen der vielseitigen EM-Tec Schraubbacken-Probenhalter

Artikelnr.

Name

Maße

Klemmbereiche

REM X-Y Verfahrweg

Aufnahme

12-000203

EM-Tec V80

93x44x16.5mm

20/30/40/50//60/70/80mm

80x80mm

3,2 mm Std.Stift

12-000303

EM-Tec V80

93x44x16.5mm

20/30/40/50/60/70/80mm

80x80mm

M4 Gewinde

12-000603

EM-Tec V80

93x44x16.5mm

20/30/40/50/60/70/80mm

80x80mm

Ø14 mm JEOL Stub

12-000205

EM-Tec V120

133x44x16.5mm

20/30/40/50/60/70/80/90/100/110/120mm

125x125mm

3,2 mm Std.Stift

12-000305

EM-Tec V120

133x44x16.5mm

20/30/40/50/60/70/80/90/100/110/120mm

125x125mm

M4 Gewinde

12-000605

EM-Tec V120

133x44x16.5mm

20/30/40/50/60/70/80/90/100/110/120mm

125x125mm

Ø14 mm JEOL Stub


Die EM-Tec vielseitige Schraubbacken-Probenhalter sind erhältlich mit Pin Stub Aufnahme, mit M4 Gewindebohrung oder mit Ø14 mm Stub für JEOL REM-Probentischadapter mit Ø14 mm Loch.

Technical Support Bulletin: EM-Tec vielseitige Schraubbacken-Probenhalter (auf Englisch)



Bestellinformationen zu den vielseitigen EM-Tec Schraubbacken-Probenhaltern für REM mit mit Pin Stub Stiftprobenaufnahme; TFS, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Std. Pin EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000203 Stück €178,00
Qty:



EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Std. Pin EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000205 Stück €199,00
Qty:



Bestellinformationen zu den vielseitigen EM-Tec Schraubbacken-Probenhaltern für REM Hitachi und EM-Tec REM Adapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, M4 EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000303 Stück €175,00
Qty:



EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, M4 EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000305 Stück €195,00
Qty:



Bestellinformationen zu den vielseitigen EM-Tec Schraubbacken-Probenhaltern für JEOL REM Probentisch-Adapter mit Ø14mm Loch

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Ø14 mm JEOL Stub EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Ø14 mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000603 Stück €178,00
Qty:



EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Ø14 mm JEOL Stub EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Ø14 mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000605 Stück €199,00
Qty:



Zusätzliche Schraubbacken für EM-Tec V80 und V120 Schraubbacken-Probenhaltern (jede Schraubbacke beinhaltet zwei Sets zu je drei Klemmschrauben)

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec VC12 standard Schraubbacke 12 x 44 x 5 mm inkl. Klemmschrauben EM-Tec VC12 standard Schraubbacke 12 x 44 x 5 mm inkl. Klemmschrauben
Artikel # Einheit Preis Bestellung / Anfrage
12-000204 Stück €35,00
Qty:



EM-Tec VC16 genutete Schraubbacke 16 x 44 x 5 mm inkl. Klemmschrauben EM-Tec VC16 genutete Schraubbacke 16 x 44 x 5 mm inkl. Klemmschrauben
Artikel # Einheit Preis Bestellung / Anfrage
12-000206 Stück €39,50
Qty:



EM-Tec VH12 Schraubbacke zur Höhenerweiterung für VC12 mit Befestigungs- und Klemmschrauben EM-Tec VH12 Schraubbacke zur Höhenerweiterung für VC12 mit Befestigungs- und Klemmschrauben
Artikel # Einheit Preis Bestellung / Anfrage
12-000207 Stück €37,50
