Micro-Tec Vakuumpinzetten


Einleitung

Vakuumpinzetten sind ideal zur Aufnahme leichter und flacher Gegenstände, ohne sie mit der Hand oder scharfen Werkzeugen berühren zu müssen. Empfindliche Gegenstände oder Oberflächen werden nicht zerkratzt. Sie können eingesetzt werden bei Deckgläschen, Si Substraten, Quarz Substraten, kleinen Komponenten, Teilen, Proben oder TEM-Netzchen (mit geeigneten, feinen, stumpfen Nadeln.
Die Tragkraft der Vakuumpinzetten ist abhängig von:

  • dem Vakuum, das in der Vakuumpinzette erzeugt wird
  • der Materialoberfläche
  • der Größe des Vakuumsaugnapfes (siehe Tabelle)

Die mögliche Tragkraft und Tragzeit nehmen zu, je flacher und glatter die Oberfläche ist. Vakuumpinzetten funktionieren nicht bei porösen Oberflächen. Die Komponenten einer Vakuumpinzette bestehen generell aus dem Körper in dem das Vakuum erzeugt wird, wechselbaren Spitzen und verschieden großen Vakuumsaugnäpfen. Die Vakuum-Pens verfügen über einen Standard-Luer-Slip-Anschluss, auf den die austauschbaren Nadeln mit stumpfer Spitze passen.

Zur Auswahl stehen vier Micro-Tec Vakuum-Aufnahmegeräte, die ESD-sicher sind, um statische Entladungen zu vermeiden:

  • Micro-Tec ESD-sicherer Mini-Vakuumpinzette mit einem Vakuumkolbe, inklusive geraden und 45-Grad-Nadeln mit 15 Gauge Grösse und Ø 4 / 6 / 9,5 mm Vakuumsaugnäpfen
  • Micro-Tec ESD-sicherer Hochleistungs-Vakuumpinzette mit einer Hochleistungs-Kolbenvakuumpumpe inklusive geraden und 45-Grad-Nadeln mit 16 Gauge Grösse und Ø 4 / 6 / 9,5 mm Vakuumsaugnäpfenn
  • Micro-Tec B126 ESD-sicherer, batteriebetriebener Vakuumpinzette mit eingebauter Pumpe mit geraden / gebogenen 16-Gauge-Nadeln und 4 / 6 / 10 mm Gummisaugnäpfen. Er ist leicht und wird nicht durch einen Vakuumschlauch eingeschränkt. Sie wird mit einer handelsüblichen 1,5-V-Batterie vom Typ AAA betrieben.
  • Der Micro-Tec B126 Vakuumpinzette mit der eingebauten batteriebetriebenen Mikro-Vakuumpumpe ermöglicht eine präzise Handhabung von Teilen und TEM-Netzchen wenn ausgestattet mit 2 Sätzen von geraden / gebogenen Feinnadeln (30 und 27 Gauge) für die Handhabung von TEM-Netzchen.

Die feinen Nadeln zum Aufnehmen von TEM-Gittern sind auch separat für andere Vakuumpinzetten erhältlich. Die 30- und 27-Gauge-Nadeln eignen sich für den 400-500um breiten Rand, der bei den meisten TEM-Netzchen verwendet wird.


Tabelle zur voraussichtlichen Tragkraft

Spitzen- / Kalottendurchmesser in mm

Voraussichtliche Tragkraft in Gramm

Nur 0.31 mm Spitze

0,015

Nur 0,42 mm Spitze

0,02

Nur 1,3 mm Spitze

< 1

1.25mm tip (18 gauge) only

0.3

1.65mm tip (16 gauge) only

1

4 mm Vakuumsaugnapf

12

6 mm Vakuumsaugnapf

25

9 mm Vakuumsaugnapf

55

10 mm Vakuumsaugnapf

70



Beide Micro-Tec Vakuumpinzetten sind antistatisch und verhindern statische Entladungen



Ordering information for Micro-Tec vacuum pick-up tools

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
Micro-Tec Mini-Vakuumpinzette, antistatisch, mit 4 Spitzen und 4 Vakuumsaugnäpfe Micro-Tec Mini-Vakuumpinzette, antistatisch, mit 4 Spitzen und 4 Vakuumsaugnäpfe
Artikel # Einheit Preis Bestellung / Anfrage
52-001900 Stück €11,75
Qty:

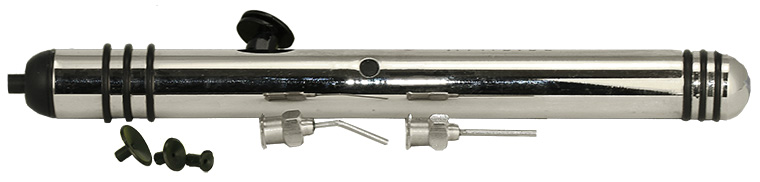

Micro-Tec Schweizer Vakuumpinzette, antistatisch mit 2 Spitzen und 3 Vakuumsaugnäpfe Micro-Tec Schweizer Vakuumpinzette, antistatisch mit 2 Spitzen und 3 Vakuumsaugnäpfe
Artikel # Einheit Preis Bestellung / Anfrage
52-001905 Stück €49,75
Qty:

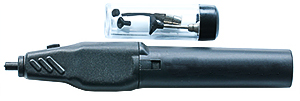

Micro-Tec B126 batteriebetriebener Vakuum-Pen, antistatisch, mit 2 Spitzen and 3 Vakuumsaugnäpfe Micro-Tec B126 batteriebetriebener Vakuum-Pen, antistatisch, mit 2 Spitzen and 3 Vakuumsaugnäpfe
Artikel # Einheit Preis Bestellung / Anfrage
52-001907 Stück €42,00
Qty:

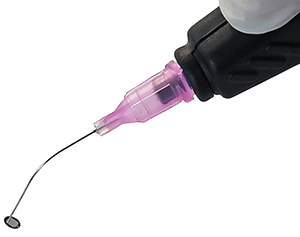

Micro-Tec B126 batteriebetriebener Vakuum-Pen, antistatisch, mit 2 Spitzen, 3 Vakuumsaugnäpfe und feinen Nadeln für die Handhabung von TEM Netzchen Micro-Tec B126 batteriebetriebener Vakuum-Pen, antistatisch, mit 2 Spitzen, 3 Vakuumsaugnäpfe und feinen Nadeln für die Handhabung von TEM Netzchen
Artikel # Einheit Preis Bestellung / Anfrage
52-001910 Stück €49,50
Qty:



Micro-Tec T27G Set mit geraden und gebogenen feinen Nadeln 27G für die Handhabung von TEM-Netzchen, 25mm L Micro-Tec T27G Set mit geraden und gebogenen feinen Nadeln 27G für die Handhabung von TEM-Netzchen, 25mm L
Artikel # Einheit Preis Bestellung / Anfrage
52-001927 Set/2 €9,50
Qty:



Micro-Tec T30G Set mit geraden und gebogenen feinen Nadeln 30G für die Handhabung von TEM-Netzchen, 25mm L Micro-Tec T30G Set mit geraden und gebogenen feinen Nadeln 30G für die Handhabung von TEM-Netzchen, 25mm L
Artikel # Einheit Preis Bestellung / Anfrage
52-001930 Set/2 €9,50
Qty:
