Kohlefäden für die Kohlebedampfung
Kohlefäden für die Kohlebedampfung
hochreine Kohlefäden für die EM Probenpräparation

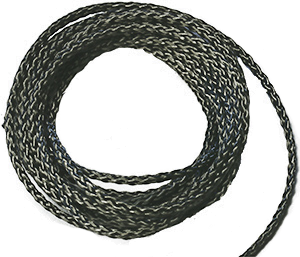

Hochreine Kohlefäden wurden speziell für den Einsatz in Kohlebedampfungssystemen und Kohlebeschichtungssystemen hergestellt. Zur Reinigung und Entfernung von Verunreinigungen wurden die Kohlefäden einem speziellen Heizverfahren unterzogen. Ergebnis ist ein spektroskopisch reiner Kohlefaden (99,99%) mit einer maximalen Verunreinigung von 5-10 ppm, was unter der Nachweisgrenze von EDX- und/oder WDX-Systemen liegt. Die Kohlefasern werden zu Strängen verarbeitet, die dann den Kohlefaden ergeben. Die Fäden werden dann zu Kohlefaserkordeln geflochten. Die Kohlefäden müssen auf Maß geschnitten und dann in der Halterung des Kohlebedampfungskopfes angebracht werden. Die entstehende Kohleschicht ist ähnlich wie bei Anlagen, die mit Kohlestäben arbeiten. Die Dicke der Kohleschicht hängt ab von der Dicke der Kohlefäden.
Die Kohlefäden sind erhältlich mit drei unterschiedlichen Durchmessern/Gewichten:
- Güteklasse CT16 ist ein dicker Kohlefaden mit einem 2,4 mm Durchmesser und einem Gewicht von 1,6 g/m. Dies ist der weitverbreitetste Kohlefaden. Empfohlen für Carbon Coater von Quorum, Emitec, EMS, SPI, Polaron, Fisons und Technics (Anatech/Hummer).
- Güteklasse CT7 ist ein mittelstarker Kohlefaden mit einem 1,3 mm Durchmesser und einem Gewicht von 0,7 g/m. Wird eine dünnere Kohleschicht benötigt, kann Güteklasse CT7 auch in Coatern von Quorum, Emitec, EMS, SPI, Polaron, Fisons und Technics (Anatech/Hummer) eingesetzt werden.
- Güteklasse CT4 ist ein dünner Kohlefaden mit einem 0,8 mm Durchmesser und einem Gewicht von 0,4 g/m. Güteklasse CT4 wird für sehr dünne Kohlebeschichtung und Coater mit geringer Leistung empfohlen. Güteklasse CT4 Kohlefäden zeigen die beste Kompatibilität zu Carbon Coatern von Leybold, Baltec, Balzers, Denton und Fullam.
Spezifikationen der Kohlefäden für die Kohlebedampfung
| Parameter | |||
Durchmesser, mm |
2.4 |
1.3 |
0.8 |
Gewicht, g/m |
1.6 |
0.7 |
0.4 |
Widerstand, Ohm g/m2 |
20 |
20 |
20 |
Reinheit |
Hoch |
Hoch |
Hoch |
Verunreinigung (ppm) |
5-10 |
5-10 |
5-10 |
Struktur |
Graphit |
Graphit |
Graphit |
Erscheinungsbild |
Flexible Fäden |
Flexible Fäden |
Flexible Fäden |
Artikelnr. |
70-CC1016 |
70-CC1007 |
70-CC1004 |
Sicherheitsdatenblatt für Kohlefäden (PDF, Englisch)
Bestellinformationen zu Kohlefäden für die Kohlebedampfung
|
|||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||
