EM-Tec ST1 STEM Abbildungshalter für REM
 |
 |

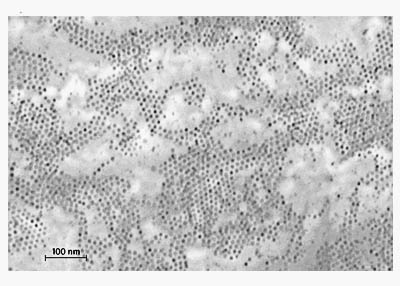

| EM-Tec ST1 STEM Abbildungshalter | Kobalt-Nanopartikel Monolayer-Dispersion |
Der EM-Tec ST1 STEM Abbildungshalter ermöglicht STEM Abbildungen von TEM Proben in einem REM. Der EM-Tec ST1 STEM Abbildungshalter nutzt dazu den Everhart-Thornley SE-Detektor in der Kammer des REM. Das TEM Netzchen wird im Halter platziert und unter dem Elektronenstrahl positioniert. Die TEM Probe wird mit dem Elektronenstrahl gescannt. Das STEM Bild wird durch Transmissionselektronen erzeugt, die auf die Platin-Umlenkplatte treffen und dort in ein Sekundärelektronensignal umgewandelt werden. Die Sekundärelektronen (welche die STEM Abbildungsinformationen enthalten) werden vom SE-Detektor in der Kammer aufgefangen. Um das Elektronensignal zu erhöhen, wird empfohlen, eine hohe Beschleunigungsspannung (25-30kV) einzusetzen und dünne Proben (< 100 nm) einzusetzen. Der Halter wird mit einer schwarzen Elektronenabsorptionshülse aus leitfähigem Polymer ausgeliefert. Die Hülse wird zwischen Polschuh und EM-Tec ST1 STEM Abbildungshalter platziert. Die Hülse absorbiert Sekundär- und Rückstreuelektronen, die von der Probeoberfläche ausgestrahlt werden. Der Halter ist aus vakuumfestem Aluminium gefertigt. Der TEM Grid Halter ist aus Messing. Die Umlenkplatte besteht aus Platin, einem schweren Element für ein hohes SE-Signal. Die Platte ist zudem mechanisch stabil und korrosionsbeständig. Der STEM Halter erzeugt damit ein echtes Abbild der transmittierten Elektronen für eine kontrastreiche STEM Abbildung
Artikelnr. |
Name |
Aufnahme |
Maße ohne Pin |
Grid Haltemethode |
REM Kompatibilität |
EM-Tec ST1 |
1 x 3.05 TEM Grid |
19x15x29.5/37.5mm* |
Geklemmt |
3,2 mm Std.Stift |
|
EM-Tec ST1 |
1 x 3.05 TEM Grid |
19x15x29.5/37.5mm* |
Geklemmt |
M4 Gewinde |
*) Die Höhe des EM-Tec ST1 STEM Abbildungshalters beträgt 29,5 mm, mit der Elektronenabsorptionshülse sind es 37,5 mm.
Der EM-Tec ST1 STEM Abbildungshalter ist eine preisgünstige Methode, STEM Untersuchungen in Ihrem REM durchzuführen. Die Abbildungsqualität des STEM ST1 Halters kommt der eines STEM Detektorsystems gleich. Einschränkende Faktoren sind die Probendicke und die Beschleunigungsspannung des REM.
Bestellinformationen zu EM-TecREM für REM mit Pin Stub; TFS, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM
|
|
