EM-Tec kompakte Smart-Clip Schliffprobenhalter für REM
Kompaktes, dünnes und leichtes Design ermöglicht hohe Kippung


Einleitung

Die kompakten EM-Tec Smart-Clip Schliffprobenhalter wurden speziell für Kompakt- und Tisch-REM sowie für Anwendungen mit großen Kippungswinkeln entwickelt. Sie zeichnen sich durch ein geringes Gewicht und einen minimalen Durchmesser aus und ermöglichen sehr hohe Kippwinkel - bis zu 90 Grad. Die metallographische oder metallurgische Schliffprobe wird von 4 S-Clips aus Kupfer gehalten, die der Schliffprobe seitlich festklemmen. Bei nicht leitenden Einbettungen kann mit einem der Kupfer-S-Clips leicht ein Erdungspfad hergestellt werden.
Das leichte und dünne Design vergrößert den Durchmesser der Halterung nur um ca. 2 mm, was eine hohe Kippung ermöglicht, ohne die Detektoren unter dem Polschuh des REMs zu beeinträchtigen.
Die kompakten EM-Tec Smart-Clip metallographische Schliffproben-Halter sind für Einbettungen mit einer Höhe von 10 mm oder mehr geeignet. Sie können auch als Adapter für REM mit Stiftprobenteller verwendet werden, zur Aufnahme der zylindrischen Probenteller von JEOL und Hitachi mit Durchmessern von 25 oder 32 mm und einer Höhe von 10 mm oder mehr.


Merkmale der kompakten EM-Tec Smart-Clip Schliffprobenhalter:

  • Leichtgewicht mit Aluminiumscheibe und S-Clips aus Kupfer
  • Geeignet für Ø25 mm / Ø1" oder Ø30 mm / Ø1-1/4" Schliffproben
  • Geeignet für Schliffproben mit einer Höhe von 10 mm oder mehr
  • Ermöglicht Anwendungen mit hoher Kippung
  • Ideal für Tisch-REM und kompakte REM
  • Erhältlich mit Standard-Stift und M4-Gewindebohrung
  • Adapter für JEOL- und Hitachi-Probenteller für REM mit  Stiftprobenteller-Aufnahme

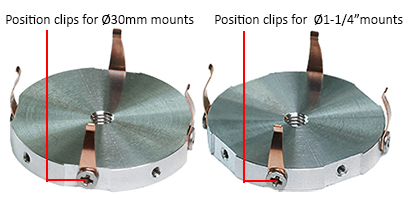

sEM-Tec compact Smart-Clip metallographic mount holder Doppelte Verwendung der Halter 12-002932 und 12-003932.
Durch Verschieben der Clips von den Drosseln zu den sich verbreiternden Teilen der Unterseite der Halter 12-002932 und 12-003932 können Sie diese Halter sowohl für Ø30-mm-Einbettungen als auch für Ø1-1/4-Zoll-Einbettungen verwenden.

Technische Daten der kompakten EM-Tec Smart-Clip Schliffprobenhalter

Artikel Nr.

Type

Probengröße

Maße ohne Stift

Probenbefestigung

Aufnahme im REM

12-002926

EM-Tec MC26

Ø25 mm / Ø1”

Ø27.5 x 13.5 mm

4 Clips

Ø3.2mm Stift

12-003926

EM-Tec MC26

Ø25 mm / Ø1”

Ø27.5 x 13.5 mm

4 Clips

M4 Gewinde

12-002932

EM-Tec MC32

Ø30 mm

Ø32 x 13.5 mm

4 Clips

Ø3.2mm Stift

12-002932

EM-Tec MC32

Ø1-1/4”

Ø33.8 x 13.5 mm

4 Clips

Ø3.2mm Stift

12-003932

EM-Tec MC32

Ø30 mm

Ø32 x 13.5 mm

4 Clips

M4 Gewinde

12-003932

EM-Tec MC32

Ø1-1/4”

Ø33.8 x 13.5 mm

4 Clips

M4 Gewinde



Bestellinformationen für die kompakten EM-Tec Smart-Clip Schliffprobenhalter für REM mit Stiftprobenteller: TFS, FEI, Philips, Zeiss, LEO, Tescan, Cambridge Instruments, Leica, Phenom und Phe-nx.

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec MC26 kompakter Smart-Clip Schliffprobenhalter für Ø25mm / 1 Zoll Proben, pin EM-Tec MC26 kompakter Smart-Clip Schliffprobenhalter für Ø25mm / 1 Zoll Proben, pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002926 Stück €37,50
Qty:



EM-Tec MC32 kompakter Smart-Clip Schliffprobenhalter für Ø30mm / 1-1/4 Zoll Proben, pin EM-Tec MC32 kompakter Smart-Clip Schliffprobenhalter für Ø30mm / 1-1/4 Zoll Proben, pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002932 Stück €42,50
Qty:



Bestellinformationen für die kompakten EM-Tec Smart-Clip Schliffprobenhalter für Hitachi REM oder die vielseitigen EM-Tec REM-Tischadapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec MC26 kompakter Smart-Clip Schliffprobenhalter für Ø25mm / 1 Zoll Proben, M4 EM-Tec MC26 kompakter Smart-Clip Schliffprobenhalter für Ø25mm / 1 Zoll Proben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-003926 Stück €36,00
Qty:



EM-Tec MC32 kompakter Smart-Clip Schliffprobenhalter für Ø30mm / 1-1/4 Zoll Proben, M4 EM-Tec MC32 kompakter Smart-Clip Schliffprobenhalter für Ø30mm / 1-1/4 Zoll Proben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-003932 Stück €42,00
Qty:
