EM-Tec transmission-EBSD Probenhalter für TEM und FIB Grids
für die Herstellung von Kikuchi Transmissions-Patterns




EM-Tec transmission-EBSD sample holders for TEM and FIB grids
Transmissions-EBSD oder t-EBSD  EBSD

Einleitung

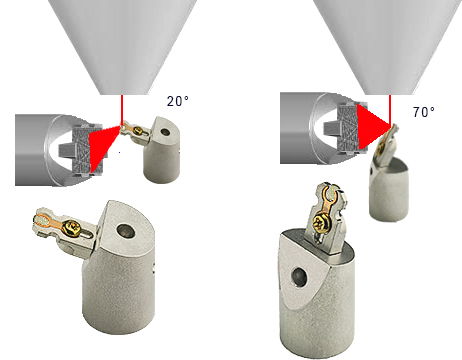

Die EM-Tec t-EBSD Halter wurden speziell für die Herstellung von Kikuchi Transmissions-Patterns entwickelt. Die EM-Tec Transmissions-EBSD-Halter verfügen über eine Vertiefung zum einfachen einlegen der FIB oder TEM Netzchen und eine Ø2 mm Öffnung in ihrer Basis. Das Oberteil, ein Clip aus Phosphorbronze, das den TEM oder FIB Grid klemmt, ist wie eine Gabel geformt. Transmissions-EBSD Abbildungen oder Analyse sind über den gesamten Bereich der Ø2 mm Öffnung möglich. Um den EM-Tec t-EBSD-Halter in horizontaler Position zu beladen, empfehlen wir die Verwendung des EM-Tec PS12/45 Multi-Winkel-Präparationsständers. Für Analysen, bei denen Kupfer nicht erwünscht ist, gibt es optional spezielle Molybdän-Clips mit Edelstahlschrauben.
Die EM-Tec t-EBSD Halter können je nach Ausführung 1 oder 3 Grids halten. Die Auswahl umfasst::

  • EM-Tec TE1 t-EBSD Probenhalter für ein TEM / FIB Lift-Out Grid, Standard Pin. Zum Montieren auf einem existierenden, vorgekippten EBSD Halter für Stiftprobenteller
  • EM-Tec TE3 t-EBSD Probenhalter für drei TEM / FIB Lift-Out Grids, Standard Pin. Zum Montieren auf einem existierenden, vorgekippten EBSD Halter für Stiftprobenteller
  • EM-Tec TE1 t-EBSD Probenhalterkit 20° / 70° für ein TEM / FIB Lift-Out Grid, Std. Pin / M4 Gewinde
  • EM-Tec TE3 t-EBSD Probenhalterkit 20° / 70° für drei TEM / FIB Lift-Out Grids, Std. Pin / M4 Gewinde

Daten, Maße und Spezifikationen den EM-Tec t-EBSD Probenhaltern und Probenhalter-Kits

Artikelnr.

Typ

Kippwinkel

Maße ohne Pin

TEM Grids

Aufnahme

12-002371

EM-Tec T1

–    t-EBSD

6x11x4,5 mm

1

3,2mm Pin Stub

12-002373

EM-Tec T3

–    t-EBSD

16x11x4,5 mm

3

3,2mm Pin Stub

12-002271

EM-Tec TE1

70° /20° t-EBSD

Ø12,7 x 30 mm

1

3,2mm Pin Stub

12-002273

EM-Tec TE3

70° /20° t-EBSD

Ø12,7 x 30 mm

3

3,2mm Pin Stub

12-003271

EM-Tec TE1

70° /20° t-EBSD

Ø12,7 x 30 mm

1

M4 Gewinde

12-003273

EM-Tec TE3

70° /20° t-EBSD

Ø12,7 x 30 mm

3

M4 Gewinde


Bestellinformationen zu den EM-Tec t-EBSD Haltern für TEM oder FIB Lift-Out Grids. Zum Montieren auf einem existierenden, vorgekippten EBSD Halter für Stiftprobenteller. Für REM mit Pin Stub Aufnahme; TFS, FEI, Philips, Zeiss, LEO, TESCAN, AmRay, Cambridge Instruments, Leica, und CamScan

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec TE1 t-EBSD Probenhalter für ein TEM / FIB Lift-Out Grid, Standard Pin EM-Tec TE1 t-EBSD Probenhalter für ein TEM / FIB Lift-Out Grid, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002371 Stück €195,50
Qty:



EM-Tec TE3 t-EBSD Probenhalter für drei TEM / FIB Lift-Out Grids, Standard Pin EM-Tec TE3 t-EBSD Probenhalter für drei TEM / FIB Lift-Out Grids, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002373 Stück €350,00
Qty:



3 x EM-Tec Ersatz TEM Clip für EM-Tec t-EBSD Halter mit 3 x M2 x 3 mm Messingschrauben 3 x EM-Tec Ersatz TEM Clip für EM-Tec t-EBSD Halter mit 3 x M2 x 3 mm Messingschrauben
Artikel # Einheit Preis Bestellung / Anfrage
12-002270 Pack/3 €49,50
Qty:



3 x EM-Tec Molybdän TEM Clip für EM-Tec t-EBSD Halter mit 3 x M2 x 3 mm Edelstahlchrauben 3 x EM-Tec Molybdän TEM Clip für EM-Tec t-EBSD Halter mit 3 x M2 x 3 mm Edelstahlchrauben
Artikel # Einheit Preis Bestellung / Anfrage
12-002275 Pack/3 €49,50
Qty:



Bestellinformationen zu den EM-Tec t-EBSD Probenhalter mit 20° / 70° Vorkippung für REM mit Pin Stub Aufnahme; TFS, FEI, Philips, Zeiss, LEO, TESCAN, AmRay, Cambridge Instruments, Leica, und CamScan

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec TE1 t-EBSD Probenhalterkit 20° / 70° für ein TEM / FIB Lift-Out Grid, Standard Pin EM-Tec TE1 t-EBSD Probenhalterkit 20° / 70° für ein TEM / FIB Lift-Out Grid, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002271 Stück €227,50
Qty:



EM-Tec TE3 t-EBSD Probenhalterkit für drei 20° / 70° TEM / FIB Lift-Out Grids, Standard Pin EM-Tec TE3 t-EBSD Probenhalterkit für drei 20° / 70° TEM / FIB Lift-Out Grids, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002273 Stück €382,50
Qty:



Bestellinformationen zu den EM-Tec t-EBSD Probenhalter mit 20° / 70° Vorkippung für Hitachi REM und EM-Tec vielseitige REM Probentischadapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec TE1 t-EBSD Probenhalterkit 20° / 70° für ein TEM / FIB Lift-Out Grid, M4 Gewinde EM-Tec TE1 t-EBSD Probenhalterkit 20° / 70° für ein TEM / FIB Lift-Out Grid, M4 Gewinde
Artikel # Einheit Preis Bestellung / Anfrage
12-003271 Stück €225,50
Qty:



EM-Tec TE3 t-EBSD Probenhalterkit 20° / 70° für drei TEM / FIB Lift-Out Grids, M4 Gewinde EM-Tec TE3 t-EBSD Probenhalterkit 20° / 70° für drei TEM / FIB Lift-Out Grids, M4 Gewinde
Artikel # Einheit Preis Bestellung / Anfrage
12-003273 Stück €380,50
Qty:
