EM-Tec Versa-Plate flexible REM Probenhalter
EM-Tec Versa-Plate flexible REM Probenhalter
mit verstellbaren Befestigungswinkeln für jede Probenform

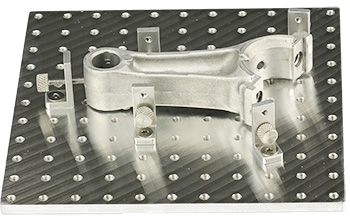

EM-Tec Versa-Plate H121 REM Probenhalter 150 x 150 mm mit
121 M4 Gewindebohrungen und 5 Befestigungswinkeln,
#12-003290 (mit Pin) , #12-003390 (mit M4 Gewinde) oder
#12-006290 (mit Ø14 mm JEOL Stub)<
Die flexiblen EM-Tec Versa-Plate REM Probenhalter bestehen aus einer flachen Grundplatte mit zahlreichen M4 Gewindebohrungen und einem Set aus versetzbaren Befestigungswinkeln. Die Befestigungswinkel können beliebig in den M4 Gewindebohrungen der Grundplatte positioniert werden, um sich Form und Größe der Probe anzupassen. Die Befestigungswinkel können auf der Platte frei 360° gedreht werden. Sie werden mit einer M4 Schraube auf der Platte fixiert. Zur Fixierung der Probe sind die Befestigungswinkel mit einer M3 Rändelschraube aus Edelstahl ausgestattet. Das Gewindemuster der Grundplatte macht die EM-Tec Versa-Plate Probenhalter extrem flexibel und vielseitig. Die Grundplatten sind aus spannungsfreiem, vakuumfestem Aluminium gefertigt. Alle Schrauben sind aus nichtmagnetischem Edelstahl. Alle Probenhalter werden mit Grundplatte sowie mehreren Befestigungswinkeln, Rändel- und Befestigungsschrauben geliefert. Zusätzliche Befestigungswinkel sind erhältlich. Die flexiblen EM-Tec Versa-Plate REM Probenhalter sind bestens geeignet für::
- Große und/oder schwierig geformte Proben
- Industrieprodukte
- Gegenstände in der Forensik
- Fehleranalyse
- Nicht symmetrische Proben
- Mehrere Proben auf einmal
Standardmäßig erhältliche EM-Tec Versa-Plate flexible REM Probenhalter:
- H45 Probenhalteplatte mit 106 x 58 mm, 9x5 M4 Gewindebohrungen mit 12mm Lochabstand
- H49 Probenhalteplatte mit 82 x 82 mm, 7x7 M4 Gewindebohrungen mit 12mm Lochabstand
- H81 Probenhalteplatte mit 106 x 106 mm, 9x9 M4 Gewindebohrungen mit 12mm Lochabstand
- H121 Probenhalteplatte mit 150 x 150 mm, 11x11 M4 Gewindebohrungen mit 14mm Lochabstand
- S25 standard Befestigungswinkel mit 25 mm Höhe und zwei Schraublöcher
- S15 niedriges Profil Befestigungswinkel mit 15mm Höhe und einem Schraubloch

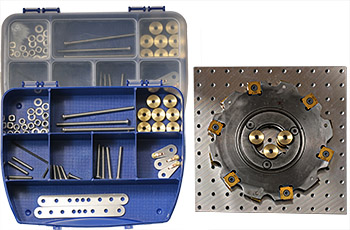

#12-003395 EM-Tec Versa-Plate UV1 Universelle Befestigungskit
Das optional verfügbare EM-Tec UV1 Versa-Plate Universelle Befestigungskit wurde speziell konzipiert, um schwierig geformte Proben auf den Versa-Plate Grundplatten zu montieren, die mit den standardmäßigen Befestigungswinkel nicht festzuklemmen sind. Das universelle EM-Tec UV1 Befestigungskit ist besonders geeignet für dünne Platten, dicke Proben bis zu 66 mm Höhe und schwere Proben. Hergestellt aus Aluminium, Messing und Edelstahl. Das EM-Tec UV1 Universelle Versa-Plate Befestigungskit besteht aus:
- 2 x EM-Tec SC80 Multi-Loch 80 mm langer Aluminium-Klemmstreifen
- 3 x EM-Tec SC20 kurze Aluminium-Klemmstreifen mit S-Clips für dünne Proben
- 8 x EM-Tec SC4 Messing-Rändelmutter
- 1 Set Edelstahl M4 Schrauben: 4x M4 x 70 mm + 4x M4 x 35 mm + 4x M4 x 15 mm + 4x M4 x 20 mm
- 1 Set Edelstahl M4 Muttern: 6x M4 Sechskantmutter + 6x M4 Vierkantmutter
- 12 x Edelstahl M4 Unterlegscheiben
Zusätzliche REM Adaptionsmöglichkeiten
Das Design der EM-Tec Versa-Plate Halter ermöglicht es, EM-TEC REM Adapter (mit M4 Gewindestift) an jeder beliebigen Stelle unter die Platten zu schrauben. Standardposition wäre die Mitte der Platte. Bei Nutzung einer anderen M4 Gewindebohrung kann der EM-Tec Versa-Plate Halter exzentrisch positioniert werden. So können auch Proben im REM untergebracht werden, die evtl. größer als die Grundplatte des Halters sind.
Spezifikationen der flexiblen EM-Tec Versa-Plate REM Probenhalter:Artikelnr. |
Art |
Maße |
M4 Gewinde |
Abstand |
Lochmuster |
Winkel |
Aufnahme |
EM-Tec H45 |
106x58mm |
45 |
12mm |
9 x 5 |
4 |
Standard 3.2mm Stift |
|
EM-Tec H45 |
106x58mm |
45 |
12mm |
9 x 5 |
4 |
M4 |
|
EM-Tec H45 |
106x58mm |
45 |
12mm |
9 x 5 |
4 |
Ø14 mm JEOL Stub |
|
EM-Tec H49 |
82x82mm |
49 |
12mm |
7 x 7 |
4 |
Standard 3.2mm Stift |
|
EM-Tec H49 |
82x82mm |
49 |
12mm |
7 x 7 |
4 |
M4 |
|
EM-Tec H49 |
82x82mm |
49 |
12mm |
7 x 7 |
4 |
Ø14 mm JEOL Stub |
|
EM-Tec H81 |
106x106mm |
81 |
12mm |
9 x 9 |
4 |
Standard 3.2mm Stift |
|
EM-Tec H81 |
106x106mm |
81 |
12mm |
9 x 9 |
4 |
M4 |
|
EM-Tec H81 |
106x106mm |
81 |
12mm |
9 x 9 |
4 |
Ø14 mm JEOL Stub |
|
EM-Tec H121 |
150x150mm |
121 |
14mm |
11 x 11 |
5 |
Standard 3.2mm Stift |
|
EM-Tec H121 |
150x150mm |
121 |
14mm |
11 x 11 |
5 |
M4 |
|
EM-Tec H121 |
150x150mm |
121 |
14mm |
11 x 11 |
5 |
Ø14 mm JEOL Stub |
EM-Tec Versa-Plate REM Probenhalters sind erhältlich mit:
- Standard Stift, passend für REM mit Standard Pin; Thermo, FEI, Philips, Tescan, Zeiss, LEO, AmRay, Cambridge Instruments, Leica, und CamScan REM
- M4 Gewindebohrung, kompatibel mit Hitachi REM, FE-REM und Tabletop REM, sowie mit EM-Tec REM Adaptern
- Ø14 mm JEOL Stub kompatibel mit JEOL REM-Probentischapter mit 14 mm Loch
Bestellinformationen zu EM-Tec Versa-Plate flexible REM Probenhaltern für REM mit 3,2 mm Standard Stiftaufnahme (Pin); TFS, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
