Ultrahochreine Kohlestäbe
Die Ultrahochreine Kohlestäbe werden zur Kohleverdampfung bei EM Anwendungen eingesetzt, entweder um nichtleitende Proben mit einer dünnen Kohleschicht zu überziehen, oder um Support-Filme für TEM Proben herzustellen. Die Struktur der Kohlestäbe besteht in Wirklichkeit aus hochreinem Graphit, welches sich während des Reinigungsprozesses der Stäbe formt. Die maximale Verunreinigung der Kohlestäbe beträgt 2 ppm, wobei kein Element über 1 ppm liegt (siehe Tabelle). Typisch ist eine Gesamtverunreinigung unter 1 ppm. Das macht die ultrahochreinen Kohlestäbe ideal für REM, EDX, WDX, EBSD und EPMA Anwendungen. Derzeit werden zwei unterschiedliche Güteklassen angeboten:

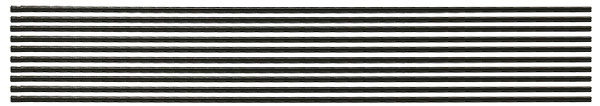

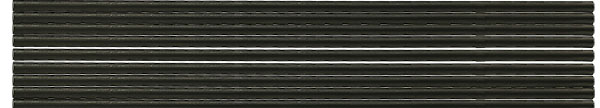

- Die Güteklasse F-S ist den Standard bei hochreinen Kohlestäben und am weitesten verbreitet. Die Stäbe neigen dazu härter und brüchiger zu sein. Die Abstufungen erzeugt man am besten mit einem elektrischen Profilanspitzer. Die Stäbe sind erhältlich mit Ø 3,05mm (Ø 0.12") und Ø 6,15mm (Ø0.242") und einer Länge von 305mm (12"). Die Stäbe sind kompatibel mit Carbon Coatern von Cressington, AGAR, JEOL, Quorum, Leica, Edwards, Anatech (Hummer) und Denton.
- Die Güteklasse F-A ist weicher. Abstufungen sind leichter herzustellen. Bei ihnen kann auch ein handbetriebener Profilanspitzer eingesetzt werden. Die Stäbe sind kompatibel mit Carbon Coatern von Cressington, (50Hz), AGAR (50Hz), JEOL (50Hz), Edwards und Denton.
Kohlestäbe mit Standard-Reinheit
Für Standard REM-EDX Anwendungen stehen auch Kohlestäbe der Güteklasse F-S mit Standard-Reinheit zur Verfügung. Diese Kohlestäbe der Güteklasse T-S haben eine Gesamtverunreinigung von maximal 50 ppm. Die Verunreinigungen dieser kostengünstigen Kohlestäben mit Graphitstruktur bestehen typisch aus: Si 2-5 ppm, Ca 20 ppm, Ti 8-10 ppm, V 4 ppm, Cr 10 ppm und Fe 20 ppm – maximal 50 ppm. Die sonstige Eigenschafter der Güteklasse T-S sind identisch mit der Güteklasse F-S.
| Parameter | Klasse F-S |
Klasse F-A |
Klasse T-S |
Produkt#nr Ø3.05mm |
|
|
|
Dichte (g/cm3) |
1.80 |
1.61 |
1.80 |
Elektrischer Widerstand (µOhm.cm) |
939.7 |
635 |
939.7 |
Härte (Shore) |
42 |
32 |
42 |
Porosität (%) |
16.5 |
28.5 |
16.5 |
Zugfestigkeit (MPa) |
41.4 |
22.1 |
41.4 |
Biegefestigkeit (MPa) |
51.8 |
24.2 |
51.8 |
Druckfestigkeit (MPa) |
65.6 |
48.2 |
65.6 |
Wärmeausdehnungsrate (x10-6/K) |
2.9 |
1.9 |
2.9 |
Reinheit |
Ultrahoch |
Ultrahoch |
Standard |
Verunreinigung (ppm) |
Max. 1/Element |
Max. 1/Element |
Max. 50 |
Struktur |
Graphit |
Graphit |
Graphit |
Erscheinungsbild |
Hart, brüchig |
Weicher |
Hart, brüchig |
Bestellinformationen zu ultrahochreinen Kohlestäben, Güteklasse F-S
|
|||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||
Die Kohlestäbe werden in einem Brennofen gereinigt, wobei sich der Kohlenstoff in Graphit umwandelt und Verunreinigungen entfernt werden. Ein Probeexemplar pro Charge der ultrahochreinen Kohlestäbe wird zur Qualitätssicherung per ETV-ICP (Electro Thermal Evaporation – Inductively Coupled Plasma) analysiert. Keines der Elemente darf bei dieser Analyse über 1 ppm liegen.
Typische Ergebnisse bei der Reinheitsanalyse der Kohlestäbe (Angaben in ppm): :
Element |
Klasse F-S Ø3.05mm |
Klasse F-S Ø6.15mm |
Klasse F-A Ø6.15mm |
B |
0.026 |
N/D |
0.043 |
Mg |
0.031 |
0.045 |
0.020 |
Al |
0.189 |
0.029 |
0.819 |
Si |
0.464 |
N/D |
0.081 |
Ca |
0.203 |
0.404 |
0.109 |
Ti |
0.011 |
0.004 |
0.005 |
V |
0.016 |
N/D |
0.010 |
Cr |
0.018 |
N/D |
N/D |
Mn |
N/D |
N/D |
N/D |
Fe |
0.275 |
0.034 |
0.063 |
Ni |
0.093 |
0.008 |
0.058 |
Cu |
0.012 |
0.015 |
N/D |
Zn |
0.016 |
0.113 |
0.005 |
Zr |
N/D |
0.001 |
N/D |
Mo |
0.038 |
0.009 |
0.036 |
Ag |
N/D |
N/D |
N/D |
Sn |
0.131 |
N/D |
N/D |
W |
N/D |
N/D |
N/D |
Pb |
N/D |
0.021 |
N/D |
