FlowView Aquirius Flüssigproben-Behälter-Kit für REM
FlowView Aquirius Flüssigproben-Behälter-Kit für REM
Anwenderfreundliches Flüssigkeitsuntersuchungs-Kit für REM

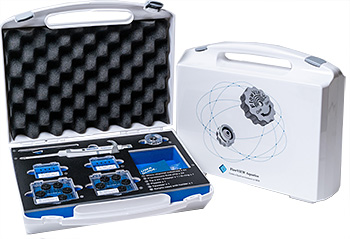

Flowview Aquarius komplette Startausrüstung mit Probenpräparationswerkzeuge

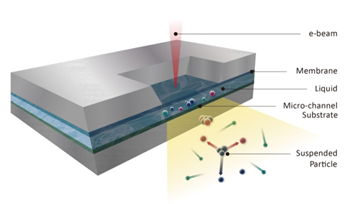

Prinzip des FlowView Aquarius Flüssigproben-Behälters
mit elektronentransparanter Si3N4 Membran
Aufsicht des Aquarius Probenbehälters
die Membran ist sichtbar in der Mitte
FlowView Bildanalyse Software

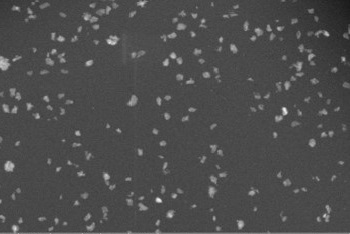

Original-Bild von einem Flüssigprobe
Anhäufung der Partikel nach Trocknung

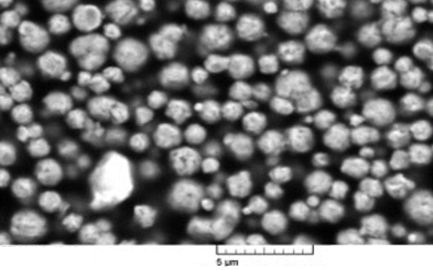

Aluminium Paste
Der FlowView Aquarius Flüssigproben-Behälter ist leicht zu handhaben und ein einfaches und schnelles Hilfsmittel um Flüssigkeiten, Pasten, Lösungen, Suspensionen und flüchtige Materialien direkt abzubilden und zu analysieren. Der FlowView Aquarius Flüssigproben-Behälter ist ein Einwegbehälter mit einer Siliziumnitrid-Membran, die transparent für Elektronen und Röntgenstrahlen ist. Die Flüssigproben sind damit im Originalzustand leicht zu untersuchen. Es stehen 3 Varianten der Siliziumnitrid-Membran zu Verfügung:
- Aquarius Chips mit 50 nm Membrandicke und 150 x 150 µm Fenster für Standardanwendungen
- Aquarius Chips mit 20 nm Membrandicke und 20 x 20 µm Fenster für Hochauflösungsanwendungen
- Aquarius Chips mit 30 nm Membrandicke und 250 x 250 µm Fenster für großflächige Betrachtung.
Der Hochauflösungschip erlaubt Abbildung von Partikeln bis zu 10 nm Größe. Die FlowView Aquarius Flüssigproben-Behälter wurden hauptsächlich entwickelt für materialwissenschaftliche Analysen und Partikelanalyse. Der 3-Komponentenbehälter ist mit den entwickelten Probenpräparationswerkzeugen einfach zu handhaben und ähnelt einem Standard REM Probenteller. Der FlowView Aquarius Flüssigproben-Behälter mit M4 Gewindebohrung ist direkt kompatibel mit Hitachi REMS. Mit dem mitgelieferten Stiftprobenteller Adapter mit M4 Gewinde sind die FlowView Behälter direkt auf REMS mit Stiftprobenteller (TFS / FEI, Tesan und Zeiss) zu benützen. Probenteller Adapter für JEOL können separat beschafft werden. Für Einsteiger empfehlen wir die FlowView Startausrüstung zu beschaffen und später, bei Bedarf, die Aquarius Flüssigproben-Behälter nachzubestellen. Der Flowview Aquarius Flüssigproben-Behälter wird mit einem Chip für entweder 500 nm oder 2 um Flüssigkeitsfilmdicke geladen. Nachdem die Flüssigkeit auf dem Chip aufgebracht worden ist, wird die Flüssigkeit mit dem Deckel worin die Siliziumnitrid Membran enthalten ist versiegelt. Die benutzten Materialien (Si und Si3N4) sind relativ inert und kompatibel mit Wasser, Lösungsmitteln, Öle, Treibstoffen, milden Säuren und milden Alkalis. Anwendungsbeispiele sind:
- Nano-Partikel Untersuchungen
- Qualitätskontrollen von Flüssigkeiten und Suspensionen
- EDS-Analyse von Nanopartikeln
- REM-Direktabbildung der Flüssigkeiten ohne Trockungsvorgang
- Partikelanalyse von Teilchen in Öl, Fett, Treibstoff oder Pasten
Die FlowView Aquarius Startausrüstung umfasst:
- 24 Aquarius Flüssigproben-Behälter-Chips
- 24 Aquarius Deckel mit elektronentransparenter Siliziumnitrid Menbran
- Pinzette zum greifen der Flüssigproben-Behälter-Chips
- Präzisionpipette
- 24 Pipettentips
- 1 O-ring
- 1 Dichtungsmanchette
- Acryl Standard für den Flüssig-Probenbehälterboden
- Acryl-Kappe zum Schließen des Flüssig-Probenbehälterdeckels
- 1 Stiftadapter mit M4 Gewinde
- Aufbewahrungskoffer
- FlowView Bildanalyse-Software
FlowView Bildanalyse Software
Das FlowView Bildanalyse-Software-Paket ist im Lieferumfang der FlowView Aquarius Startausrüstung enthalten und bietet:
- Anwenderfreundlichkeit, leicht zu handhaben
- Mehrere Funktionen zur Partikelgröße, Verteilung und Partikelform Analyse
- Komplette Bildanalyse mit Einknopf-Bedienung
- Schneller Analyse – typisch unter 1 Minute für Bilder der Flüssigproben

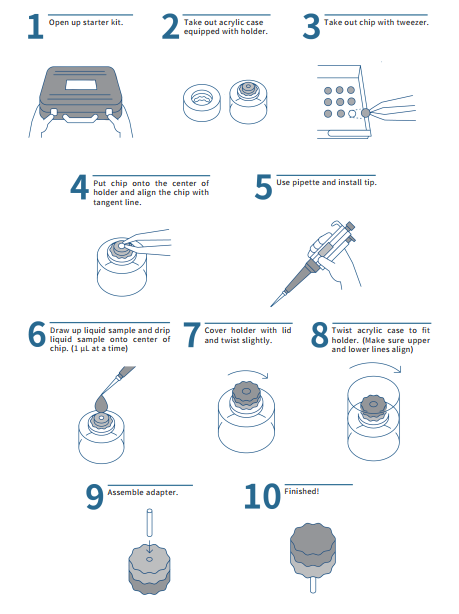

FlowView sample preparation steps:
Bestellinformationen zur FlowView Aquirius Flüssigproben-Behälter-Kit für REM
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
