Cressington Sputter Coater der 108er Serie
Kompakte, praktische, einfach zu handhabende Sputter Coater für analytische REM Anwendungen


Einleitung

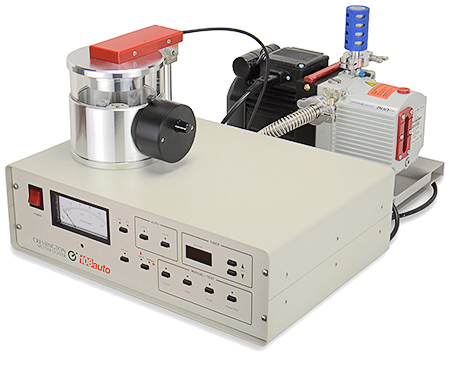

       108 serie bench top REM Sputter Coater

Die Cressington Sputter Coater der 108er Serie wurden für die schnelle Beschichtung nichtleitender REM Proben mit einer dünnen, leitenden Metallschicht entwickelt. Alle sind ausgestattet mit einer einzigartigen Stromkontrolle, Niederspannungs-Sputter-Stromversorgung und Ultra-Cool-Sputterkopf. Das ermöglicht eine hochqualitative Beschichtung der Proben, ohne die Oberfläche der Proben aufzuheizen. Die kompakten Beschichtungssysteme mit ihrer effizienten Vakuumpumpe ermöglichen kurze Beschichtungszyklen auf kleinstem Raum. Sie liefern eine feine Körnung für Standardanwendungen in Wolfram-REM und Tabletop REM. Die am meisten eingesetzten Sputter Targets sind aus Gold oder Gold/Palladium. Andere Materialien sind Platin, Platin/Palladium und Silber. Für EDX, KL und BSE Anwendungen können die Sputter Coater mit Cressington 108carbon Coatern ergänzt werden. Unterschiedliche Coater für Metallzerstäugung und Kohlebedampfung verhindern das Risiko der Kontaminierung und liefern hochqualitative, hochreine Beschichtungen. Die Auswahl an Cressington 108er Sputter Coatern umfasst:

Der Cressington 108auto Sputter Coater ist das populärste Beschichtungssystem, favorisiert von vielen REM Laboren.
Alle Geräte haben einen 230V / 50Hz Anschluss.


Spezifikationen der Cressington 108 Serie Sputter Coater

Sputter Coater

108manual

108auto

108auto/SE

Artikelnr.

19-010100

19-010200

19-010300

Betriebsart

manuell

manuell / auto

manuell / auto

Strom

0-40 mA

10/20/30/40 mA

10/20/30/40 mA

Digital Timer

5-300 Sek

5-300 Sek

5-300 Sek

Präzisions-Nadelventil

ja

ja

ja

Gaskontrolle

manuell

auto

auto

Belüftung

manuell

auto

auto

Probenkammer

Ø120 x 120 mm

Ø120 x 12 0mm

Ø150 x 165 mm

Tischhöhenverstellung

60 mm

60 mm

60 mm

Größe Probentisch

Ø60 mm

Ø60 mm

Ø60 mm

Shutter

-

-

ja

Targetgröße / Type

Ø57 x 0,1 mm / Scheibe

Ø57 x 0,1 mm / Scheibe

Ø57 x 0,1 mm / Scheibe

Targermaterial

Au, Au/Pd, Ag

Au, Au/Pd, Ag, Pt, Pt/Pd

Au, Au/Pd, Ag, Pt, Pt/Pd

Gas / Druck

Argon / 0,4 bar

Argon / 0,4 bar

Argon / 0,4 bar

Gasanschluss

Ø6 mm

Ø6 mm

Ø6 mm

108 Pumpsystem

2,5m3/hr, zweistufig

2,5m3/hr, zweistufig

2,5m3/hr, zweistufig

MTM-10

MTM-10 optional

MTM-10 optional

MTM-10 optional

MTM-20

-

MTM-20 optional

MTM-20 optional

R-T  / RPT Tisch

optional / -

optional / -

optional / optional

Stromanschluss

230v / 50 Hz / 100 W

230v / 50 Hz / 100 W

230v / 50 Hz / 100 W

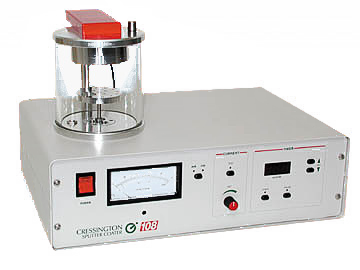

Cressington 108manual REM Sputter Coater

Cressington 108manual REM Sputter Coater

Der Cressington 108manual Sputter Coater ist ein kompakter, rein manuell arbeitender Sputter Coater. Er wurde dazu entworfen nichtleitende Proben mit einer dünnen Metallschicht zu überziehen. Der Cressington 108manual Sputter Coater ist gedacht für Probenpräparation in geringen Stückzahlen, bei niedrigem Budget und für Tabletop REM. Die meisten Bedienelemente befinden sich auf der Vorderseite: Netzschalter, Kontrolle des Nadelventils, Timer und Start-/Stop-Taste für den Sputterprozess.
Der Cressington 108manual hat ein innovatives Sputterkopf Design mit über Mikroprozessor gesteuerter Stromversorgung. Der Ultra-Cool-Planar-Sputterkopf verhindert das Aufheizen der Probe während des Beschichtens. Der 108manual ermöglicht eine feinkörnige Beschichtung und hat eine einzigartige, vom Vakuum unabhängige Stromkontrolle. Zur Herstellung des Vakuums in den Cressington 108er Systemen kommt eine kompakte, zweistufige Rotationspumpe mit integrierter Schwingungsdämpfung zum Einsatz.
Für den Cressington 108manual Sputter Coater ist optional ein MTM-10 Schichtdickenmonitor zum präzisen Messen der Schichtdicke erhältlich.

  • Manuelle Bedienung
  • Kompaktes Desktop System
  • Kurze Bedampfungszyklen
  • Preiswert
Angebotsinformationen für Cressington 108manual REM Sputter Coater
Cressington 108manual Sputter Coater, 230V/50Hz (ohne Pumpe) Cressington 108manual Sputter Coater, 230V/50Hz (ohne Pumpe)
Artikel # Beschreibung Anfrage
19-010100 Cressington 108manual Sputter Coater, 230V/50Hz (ohne Pumpe) inklusive Gold Target Ø57 x 0.1mm Dicke



Cressington 108auto REM Sputter Coater

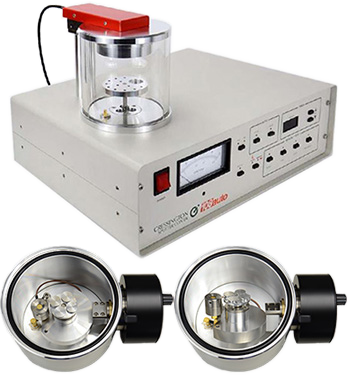

              Cressington 108auto REM Sputter Coater mit RT40 Rotationskipptisch (Ø120mm) Rotationskipptisch
             Rotationskipptisch

Der Cressington 108auto Sputter Coater ist ein fortschrittlicher, kompakter und vollautomatischer Desktop Sputter Coater. Er wurde dazu entworfen nichtleitende Proben mit einer feinen, dünnen Metallschicht zu überziehen. Durch das automatische Gas-Handling und automatischen Beschichtungszyklen ist er besonders gut geeignet für die Beschichtung von großen Probenstückzahlen, reproduzierbare Beschichtung und die Beschichtung mit Platin oder Platin/Palladium mit noch feineren Korngrößen.
Die Bedienelemente an der Frontseite ermöglichen vollautomatische Beschichtungszyklen mit jeder zeitlichen, manuellen Beeinflussung. Die Beschichtung kann, falls gewünscht, auch rein manuell erfolgen. Die Bedienelemente zeigen während der Beschichtungssequenz den genauen Status jeden Schrittes an. Der Cressington 108auto hat ein innovatives Sputterkopf Design mit über Mikroprozessor gesteuerter Stromversorgung. Der Ultra-Cool-Planar-Sputterkopf verhindert das Aufheizen der Probe während des Beschichtens. Der 108auto ermöglicht eine feinkörnige Beschichtung und hat eine einzigartige, vom Vakuum unabhängige Stromkontrolle.

Zur Herstellung des Vakuums in den Cressington 108er Systemen kommt eine kompakte, zweistufige Rotationspumpe mit integrierter Schwingungsdämpfung zum Einsatz.
Für besonders gleichmäßige Beschichtung empfiehlt sich der optionale RT40 Rotationskipptisch.

  • Vollautomatische Beschichtungssequenz
  • Einfache Handhabung
  • Kurze Bschichtungszyklen
  • Optionale MTM Schichtdickenmessgeräte
  • Hervorragendes Preis-/Leistungsverhältnis
Angebotsinformationen für Cressington 108auto REM Sputter Coater und optionale Tische
Cressington 108auto Sputter Coater, 230V/50Hz (ohne Pumpe) Cressington 108auto Sputter Coater, 230V/50Hz (ohne Pumpe)
Artikel # Beschreibung Anfrage
19-010200 Cressington 108auto Sputter Coater, 230V/50Hz (ohne Pumpe) inklusive Gold Target Ø57 x 0.1mm Dicke

Cressington R-T40 Rotationskipptisch (Ø120mm) für 108aut0 Coater inkl. 44  mm hoch Glasrezipient Cressington R-T40 Rotationskipptisch (Ø120mm) für 108aut0 Coater inkl. 44 mm hoch Glasrezipient
Artikel # Beschreibung Anfrage
19-010220 Cressington R-T40 Rotationskipptisch (Ø120mm) für 108aut0 Coater inkl. 44 mm hoch Glasrezipient


                          Cressington 108auto/SE REM Sputter Coater mit RT40 Rotationskipptisch (Ø120mm) Rotationskipptisch
                         RT40 Rotationskipptisch (Ø120mm) Rotationskipptisch
                              19-012050 R-T Tisch                        19-012080 R-P-T Tisch

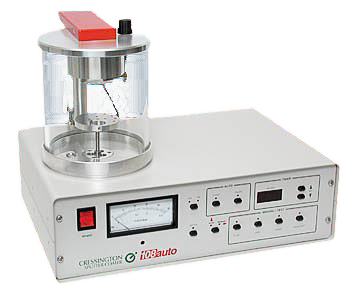

Cressington 108auto/SE REM Sputter Coater mit großer Kammer

Der Cressington 108auto/SE Sputter Coater basiert auf dem 108auto Sputter Coater. Er hat die gleichen Bedienelemente wie der 108auto, jedoch eine größere Ø150 x 165 mm Kammer sowie eine Blende unter dem Target. Durch die größere Kammer kann der 108auto/SE optional mit einem RT100 Rotationskipptisch oder einem RPT Planetengetriebetisch aufgerüstet werden. Mit dem 108auto/SE Sputter Coater können auch größere Proben bedampft werden. Der RPT Tisch kann bis zu 24 Stiftprobenteller auf einmal aufnehmen. Mit RT und RPT Tisch kann eine gleichmäßigere Beschichtung erreicht werden, besonders bei rauen Oberflächen. Die Rotationstische können mit niedrigem oder hohem Rezipienten betrieben werden. Die Blende erlaubt das Absputtern von Verunreinigungen eines Targets vor dem eigentlichen Sputtervorgang.

  • Große Probenkammer
  • Optionaler RT oder RPT Tisch
  • Gleichmäßigere Beschichtung
  • Optionale MTM Schichtdickenmessgeräte





Angebotsinformationen für Cressington 108auto/SE Sputter Coater und optionale Tische
Cressington 108auto/SE Sputter Coater Cressington 108auto/SE Sputter Coater
Artikel # Beschreibung Anfrage
19-010300 Cressington 108auto/SE Sputter Coater, 230V/50Hz (ohne Pumpe) inklusive Gold Target Ø57 x 0.1mm Dicke

Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient
Artikel # Beschreibung Anfrage
19-012050 Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient

Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient
Artikel # Beschreibung Anfrage
19-012080 Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient



Kompakte, effiziente Desktop Pumpsysteme für Cressington Coater

Das kompakte Desktop Vakuumpumpsystem der Cressington 108 Serie besteht aus einer hocheffizienten, zweistufigen Rotationspumpe mit Direktantrieb, einer Schwingungsdämpfung und allen benötigten Vakuumverbindungen. Zur Gewährleistung schneller Abpumpzeiten auf 0,1 mbar in weniger als 30 Sekunden sitzt das System direkt hinter dem Coater. Zwei Systeme sind erhältlich:

Cressington 108 vacuum pumping system for 108 series coater, 230V / 50Hz
Cressington 108 vacuum Pumpsystem for 108 series Coater, 230V / 50Hz

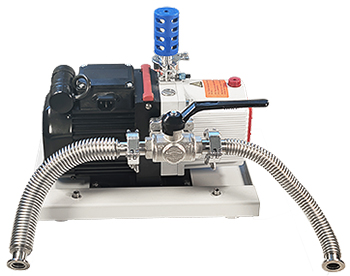

•	Dual-Vacset 108 pumping system to pump two 108 series coaters
Dual-Vacset 108 Pumpsystem to pump two 108 series Coaters
  • Standard 108 Vakuumpumpsystem für einen 108 Serie Coater
  • Dual-Vacset 108 Vakuumpumpsystem für zwei 108 Serie Coater


Spezifikationen des Cressington 108 Vakuumpumpsystems

Rotationspumpentyp

Zweistufig, Direktantrieb

Pumpgeschwindigkeit

2,5 m3/hr

Endvakuum

3 x 10-3 mbar / 3 x 10-3 hPa

Vakuumflansch

DN16KF

Betriebstemperatur

12-40°C

Lautstärke bei 50Hz

<53 dB(A)

Pumpenöl

P3

Füllmenge Vakuumöl

0,4ltr

Schwingungsdämpfung

inbegriffen

Maße LxBxH

33 x 28 x 30cm inkl. Filter

Vakuumanschluss

All metal, quick release DN16KF

Verbrauch

150W

Spannung

230V / 50Hz


Angebotsinformationen für Vakuumpumpen für Cressington 108er Coater

Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz
Artikel # Beschreibung Anfrage
19-010410 Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz

Cressington Dual-VacSet Vakuumpumpsystem für 108er Coater, 230V/50Hz Cressington Dual-VacSet Vakuumpumpsystem für 108er Coater, 230V/50Hz
Artikel # Beschreibung Anfrage
19-010420 Cressington Dual-VacSet Vakuumpumpsystem für 108er Coater, 230V/50Hz


Angebotsinformationen für Dual-VacSet Nachrüstsatz, um zwei Coater der Serie 108 an eine Pumpe 19-010410 anzuschliessen
*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.

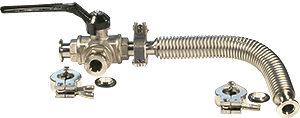

Dual-VacSet Nachrüstsatz um zwei Coater der Serie 108 an eine Pumpe 19-010410 anzuschliessen Dual-VacSet Nachrüstsatz um zwei Coater der Serie 108 an eine Pumpe 19-010410 anzuschliessen
Artikel # Einheit Preis Bestellung / Anfrage
19-010425 Stück €995,00
Qty:




Angebotsinformationen für Cressington MTM-10 Schichtdickenmonitor
Cressington MTM-10 S Schichtdickenmess-System inkl. Zubehör für statischen Tisch, 230V / 50Hz Cressington MTM-10 S Schichtdickenmess-System inkl. Zubehör für statischen Tisch, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010810 Cressington MTM-10 Schichtdickenmess-System, für statischen Tisch, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, Quarzhalterkabel und MTM-10 Steuergerät.

Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010812 Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, R-T Tisch-halterung, Quarzhalterkabel und MTM-10 Steuergerät.

Cressington MTM-10 Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz Cressington MTM-10 Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010814 Cressington MTM-10 SR Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, R-P-T Tisch-halterung, Quarzhalterkabel und MTM-10 Steuergerät.


Angebotsinformationen für Cressington MTM-20 Schichtdickenkontrolleinheit für 108auto und 108auto/SE
Cressington MTM-20 S Schichtdickenkontrollsystem, nur für 108auto und 108auto/SE, 230V / 50Hz Cressington MTM-20 S Schichtdickenkontrollsystem, nur für 108auto und 108auto/SE, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010820 Cressington MTM-20 Schichtdickenkontrollsystem, Standard, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, Quarzhalterkabel, Kontroll-Kabel und MTM-20 Steuergerät.

Cressington MTM-20 Schichtdickenkontrollsystem für R-T Probentische, nur für 108auto und 108auto/SE, 230V / 50Hz Cressington MTM-20 Schichtdickenkontrollsystem für R-T Probentische, nur für 108auto und 108auto/SE, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010822 Cressington MTM-20 Schichtdickenkontrollsystem für R-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel, Quarzhalter,
R-T Tisch-halterung, Quarzhalterkabel, Kontroll-Kable und MTM-20 Steuergerät.

Cressington MTM-20 Schichtdickenkontrollsystem für R-P-T Probentisch, nur für 108auto/SE, 230V / 50Hz Cressington MTM-20 Schichtdickenkontrollsystem für R-P-T Probentisch, nur für 108auto/SE, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010824 Cressington MTM-20 Schichtdickenkontrollsystem für R-P-T Probentisch, nur für 108auto/SE, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel, Quarzhalter,
R-P-T Tisch-halterung, Quarzhalterkabel, Kontroll-Kable und MTM-20 Steuergerät.
