EM-Tec FIB lift-out Grids


Einleitung

Die EM-Tec Lift-Out-Grids wurden entwickelt für Lift-Out Verfahren mit FIB- und FIB-REM-Systemen. Sie bieten einen sicheren Weg, TEM Lamellen an den Stegen der Grids anzubringen. Die TEM Lamelle kann danach einfach im FIB-REM (insitu) oder TEM (exsitu) untersucht bzw. einer EBSD-Analyse unterzogen werden. Die EM-Tec FIB Grids sind erhältlich in verschiedenen Zapfenkonfigurationen. Die Form der EM-Tec FIB Lift-Out-Grids wurde auf beste Zugänglichkeit hin optimiert. Die EM-Tec FIB Lift-Out-Grids sind kompatibel mit allen 3 mm TEM Gridhaltern. Alle haben eine eingeätzte Nummer, um Vorder- und Rückseite unterscheiden zu können. Die Nummer stimmt mit der Anzahl der Zapfen des Lift-Out-Grids überein. Für einfachere, spätere Identifikation sind unterschiedliche Zeichen unter den Stegen angebracht. Die EM-Tec Lift-Out-Grids sind in Kupfer oder Molybdän erhältlich.

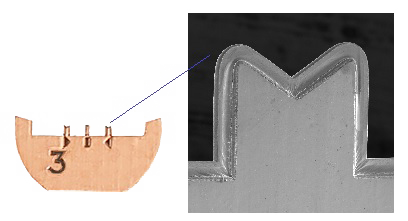

EM-Tec FIB Lift-Out-Grids, Kupfer, 3 Zapfen Mmit detail von Zapf

Kupfer EM-Tec FIB lift-out Grids

Die EM-Tec FIB Lift-Out-Grids aus Kupfer sind erhältlich mit 2, 3, 4 oder 5 Stegen. Ihre Dicke von 30-40µm macht sie biegesteifer als Standard TEM Grids. EM-Tec FIB Lift-Out-Grids werden einem einzigartigen Reinigungsprozess unterzogen, um Kontaminationen zu reduzieren. Daraus resultieren bessere Montierbarkeit und Untersuchung von TEM Lamellen. Aufgrund der Fertigungsart haben die FIB Lift-Out-Grids aus Kupfer eine Senkung an den Kanten ihrer Vorderseite und weisen glatte Seitenwände auf. Jeder Zapfen ist individuell gekennzeichnet. Verpackungseinheit: Röhrchen mit 100 Stück




 FIB lift-out Grid, 2 Stege  FIB lift-out Grid, 3 Stege  FIB lift-out Grid, 4 Stege  FIB lift-out Grid, 5 Stege
 Stege 250 x 200µm  Steges 125 x 200 & 80 x 200µm  Stege 80 x 200µm  Stege 60 x 190µm
Anbringung einer TEM Lamelle  Anbringung mehrerer TEM Lamellen Anbringung mehrerer TEM Lamellen  Anbringung mehrerer TEM Lamellen


Einzigartige, glattwandige Molybdän EM-Tec FIB lift-out Grids
Einzigartige, glattwandige Molybdän EM-Tec FIB lift-out GridsDetail von glattwandige Molybdän EM-Tec FIB Zapf

Ein allgemeines Problem bei Mo Lift-Out-Grids sind die rauen Seitenwände. Wertvolle Zeit am der FIB geht damit verloren, die Seitenwände von Molybdän Lift-Out-Grids zu glätten, um später eine sichere Anbringung der TEM Lamellen zu gewährleisten. Um dieses allgemeine Problem zu lösen und Zeit am FIB zu sparen, haben wir glattwandige Mo EM-Tec FIB Lift-Out-Grids entwickelt. Hergestellt werden sie in einem einzigartigen Fertigungsprozess, mit dem Ergebnis, dass späteres Nachglätten mit dem FIB nahezu entfällt bzw. drastisch verkürzt ist. Diese einzigartigen Mo EM-Tec FIB Lift-Out-Grids sind erhältlich met 2, 3, 4 oder 5 Stegen und sind 45-55µm dick. Verpackungseinheit: Röhrchen mit 25 Stück.

  • Mo Grids mit glatten Seitenwänden
  • Nahezu keine Glättung durch FIB vor der Befestigung
  • Spart wertvolle Zeit am FIB
  • Reduzierung der Gesamtkosten
  • Jeder Zapfen ist individuell gekennzeichnet
  • Bessere Befestigung von Lamellen


 2 Stege FIB lift-out grid  3 Stege FIB lift-out grid  4 Stege FIB lift-out grid  5 Stege FIB lift-out grid
 Stege 250x200 µm  Stege 125x200 & 80x200 µm  Stege 80x200 µm  Stege 60x190 µm
 Anbringung einer TEM Lamelle  Anbringung mehrerer TEM Lamellen  Anbringung mehrerer TEM Lamellen  Anbringung mehrerer TEM Lamellen

Typische chemische Zusammensetzung des Mo-Materials für die glattwändige EM-Tec Molybdän FIB Lift-Out-Grids:

Typische Zusammensetzung: Minimum 99.95 wt% Molybdenum mit Spurenelementen:

Al25 ppm max.   Mn10 ppm max.
C0 ppm max.   N20 ppm max.
Ca20 ppm max.   Na10 ppm max.
Cd15 ppm max.   Ni20 ppm max.
Cr20 ppm max.   O50 ppm max.
Cu10 ppm max.   Pb10 ppm max.
Fe50 ppm max.   Si25 ppm max.
K30 ppm max.   Sn20 ppm max.
Mg10 ppm max.   W300 ppm max.


Bestellangaben für Kupfer EM-Tec FIB lift-out Grids

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec FIB Lift-Out-Grids, Kupfer, 2 Zapfen EM-Tec FIB Lift-Out-Grids, Kupfer, 2 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-010200 Röhrchen/100 €79,50
Qty:



EM-Tec FIB Lift-Out-Grids, Kupfer, 3 Zapfen EM-Tec FIB Lift-Out-Grids, Kupfer, 3 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-010300 Röhrchen/100 €79,50
Qty:



EM-Tec FIB Lift-Out-Grids, Kupfer, 4 Zapfen EM-Tec FIB Lift-Out-Grids, Kupfer, 4 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-010400 Röhrchen/100 €79,50
Qty:



EM-Tec FIB Lift-Out-Half-Grids, Kupfer, 50 μm dick EM-Tec FIB Lift-Out-Half-Grids, Kupfer, 50 μm dick
Artikel # Einheit Preis Bestellung / Anfrage
#25-010000 Röhrchen/100 €76,50
Qty:



EM-Tec FIB Lift-Out-Grids, Kupfer, 5 Zapfen EM-Tec FIB Lift-Out-Grids, Kupfer, 5 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-010500 Röhrchen/100 €84,50
Qty:



Bestellangaben für glattwandige Molybdän EM-Tec FIB lift-out Grids

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 2 Zapfen EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 2 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-020203 Röhrchen/25 €75,50
Qty:



EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 3 Zapfen EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 3 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-020303 Röhrchen/25 €79,50
Qty:



EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 4 Zapfen EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 4 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-020403 Röhrchen/25 €84,50
Qty:



EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 5 Zapfen EM-Tec glattwandige FIB Lift-Out-Grids, Molybdän, 5 Zapfen
Artikel # Einheit Preis Bestellung / Anfrage
#25-020503 Röhrchen/25 €84,50
Qty:
