EM-Tec Graphenschicht TEM Support-Filme
mit einer, zwei, 3-5 und 6-8 Lagen Lacey-Kohlefilm auf 2000 Mesh Cu-Grids


Graphene sheets
Graphene auf Lacey-Kohlefilme
EM-Tec graphene TEM supports on Lacey carbon


Die EM-Tec Graphen TEM Support-Filme bestehen aus extrem dünnen Graphenschichten, unterstützt durch Lacey-Kohlefim oder feinmaschige Kupfer-Grids. Die EM-Tec Graphen TEM Support-Filme sind erhältlich mit einer, zwei, 3-5 und 6-8 Lagen (Schichten) Graphen. Die Schichten decken den gesamten 3 mm Durchmesser des TEM Grids komplett ab. Aufgrund von Falten und Knittern im Graphenfilm beträgt die nutzbare Fläche ca. 75%. Die EM-Tec Graphen TEM Support-Filme ermöglichen in vielen Bereichen der Forschung schnellere Ergebnisse als übliches Graphen.
Das Graphen mit seinen einzigartigen Eigenschaften bietet einen dünneren TEM Support-Film, der jedoch leitfähiger ist als herkömmliche Kohlefilme. Obwohl Graphen eine hexagonale Struktur aufweisst, ist der Beitrag am Bidlformungssignal relativ niedrig und stört kaum. Diese Eigenschaften Machen die ein- und zweilagigen Graphenfilme ideal für hochauflösende TEM Abbildungen, die Abbildung von Nanopartikeln und Proben mit geringem Kontrast.
Die TEM Support-Filme mit 3-5 und 6-8 Lagen Graphen sind robuster und können direkt aus der Box heraus eingesetzt werden. Sie ermöglichen leitende Experimente direkt mit oder auf dem Graphenfilm, mit intergrierter oder späterer TEM Abbildung.

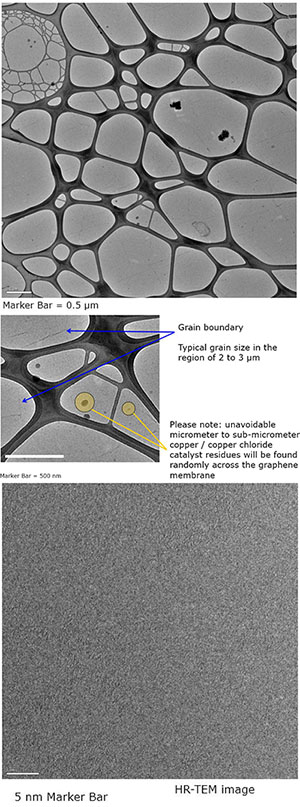

Das Graphen, das auf den EM-Tec Graphenschicht TEM Support-Filmen eingesetzt wird, wird mit CVD-Prozess auf Kupferfolie erzeugt. Das Graphen wird durch Wegätzen der Kupferfolie isoliert und dann auf Lacey-Kohlefilm oder 2000 Mesh Grids aufgebracht. Resultat ist ein Graphen TEM Support-Film mit ein, zwei, 3-5 oder 6-8 Graphenschichten. Durch den Herstellungsprozess befinden sich unvermeidlicher Weise submikron Kupfer- oder Kupferchloridpartikel auf den Graphenfilmen.
Der Schichtwiderstand einer einzigen Lage Graphen beträgt Ohm/sq.
Das Elastizitätsmodul (auf gleicher Ebene) dieses Graphen beträgt 0,9 TPA im Vergleich zu 1,0 TPA bei Graphen, das mit dem Scotch-Klebeband-Verfahren erzeugt ist.


Grid Supports

Die EM-Tec Graphenschicht TEM Support-Filme sind erhältlich mit zwei verschiedenen Supports. Das Graphen bedeckt das gesamte 3 mm TEM Grid und ist direkt aufgebracht auf:
- Hochqualitativen, sauberen Lacey-Kohlefim, der auf 300 Mesh Grids aus Kupfer, mit quadratisch Mesh, aufgebracht ist. Der nutzbare Bereich beträgt ungefähr 2 mm im Durchmesser mit einer Transmission von 49%. Die öffnungen im Lacey-Kohlefim sind willkürlich verteilt, wobei die Mehrheit zwischen 1 und 15 µm variiert.
- 2000 Mesh Feinapertur Grids aus Kupfer aufgebracht auf einem TEM Netzchem mit 2 x 1mm Schlitzblende. Diese Kombination ergibt einen starren Träger mit einer Gesamtstärke unter 50 µm. Die verwendbare Fläche hat eine Gesamtgröße von 2x1 mm und eine Transmissionsrate von 41%. Das Graphen liegt über den öffnungen im Feinaperturnetzchen. Diese öffnungen sind kreisförmig und haben einem Durchmesser von 6,5 µm.



Spezifikationen der EM-Tec Graphenschicht TEM Support-Filme

Artikelnr.

# Graphen- schichten

Graphen- transparenz

Graphen- dicke

Graphen-
Support

Offene Flächen

TEM Grid Transmission

Grid- Durchm.

24-0L0010

1

96,4%

0,35 nm

Lacey-Kohle/Grid

15-1 µm

49%

Ø3,05 mm

24-0L0020

2

92,7%

0,70 nm

Lacey-Kohle/Grid

15-1 µm

49%

Ø3,05 mm

24-0L0040

3-5

90,4-85,8%

1,0-1,7 nm

Lacey-Kohle/Grid

15-1 µm

49%

Ø3,05 mm

24-0L0070

6-8

83,2-78,5%

2,1-2,8 nm

Lacey-Kohle/Grid

15-1 µm

49%

Ø3,05 mm

24-1A0010

1

96,4%

0,35 nm

2000 Mesh Cu Grid

Ø6,5 µm

41%

Ø3,05 mm

24-1A0020

2

92,7%

0,70 nm

2000 Mesh Cu Grid

Ø6,5 µm

41%

Ø3,05 mm



Bestellinformationen zu Graphen TEM-Supports auf Lacey-Kohle auf 300 Mesh Kupfer Grids

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec einlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids EM-Tec einlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Artikel # Einheit Preis Bestellung / Anfrage
24-0L0010-5 EM-Tec einlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Qty:

Pack/5 €155,00
24-0L0010-10 EM-Tec einlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Qty:

Pack/10 €275,00



EM-Tec doppellagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids EM-Tec doppellagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Artikel # Einheit Preis Bestellung / Anfrage
24-0L0020-5 EM-Tec doppellagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Qty:

Pack/5 €148,00
24-0L0020-10 EM-Tec doppellagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Qty:

Pack/10 €262,00



EM-Tec drei- bis fünflagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids EM-Tec drei- bis fünflagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Artikel # Einheit Preis Bestellung / Anfrage
24-0L0040-5 EM-Tec drei- bis fünflagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Qty:

Pack/5 €148,00



EM-Tec sechs- bis achtlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids EM-Tec sechs- bis achtlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Artikel # Einheit Preis Bestellung / Anfrage
24-0L0070-5 EM-Tec sechs- bis achtlagige TEM Support Graphenschicht auf Lacey-Kohle auf 300 Mesh Kupfer Grids
Qty:

Pack/5 €148,00



Bestellinformationen zu Graphen TEM-Supports auf feinen 2000 Mesh Kupfer-Grids

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec einlagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids EM-Tec einlagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids
Artikel # Einheit Preis Bestellung / Anfrage
24-1A0010-5 EM-Tec einlagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids
Qty:

Pack/5 €195,00
24-1A0010-10 EM-Tec einlagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids
Qty:

Pack/10 €355,00



EM-Tec zweilagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids EM-Tec zweilagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids
Artikel # Einheit Preis Bestellung / Anfrage
24-1A0020-5 EM-Tec zweilagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids
Qty:

Pack/5 €187,00
24-1A0020-10 EM-Tec zweilagige TEM Support Graphenschicht auf 2000 Mesh Fein-Apertur Kupfer Grids
Qty:

Pack/10 €337,00
