EM-Tec Wafer-Halter für REM
Kompatibel mit Wafern die eine Abflachung oder Kerbe haben



Einleitung

Die EM-Tec Wafer-Halter wurden speziell entwickelt um Halbleiter Wafer mit 51mm, 76mm, 100mm, 150mm und 200mm Durchmesser (2 Zoll, 3 Zoll, 4 Zoll, 6 Zoll und 8 Zoll) aufzunehmen. Die Wafer-Halter sind mit Wafern kompatibel, die eine Abflachung oder Kerbe haben. Der einzigartige Verschlussriegel ist einstellbar, um sich auch Wafern anzupassen, die nicht dem Standard entsprechen. Hergestellt aus vakuumfestem Aluminium und selbstschmierendem Messing mit Edelstahl Feder, Führungsstift und Madenschraube.

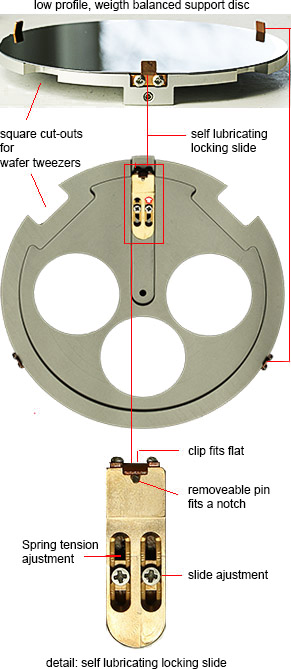

Einzigartige Merkmale der EM-Tec Wafer-Halter:

  1. Niedriges Profil, ausbalancierte Support-Scheibe
  2. Rechtwinklige Ausschnitte für Wafer Pinzette
  3. Einstellbare Federspannung
  4. Einstellbar für Wafer, die nicht dem Standard entsprechen
  5. Selbstschmierender Verschlussriegel
  6. Kompatibel mit Wafern die Abflachung oder Kerbe haben
  7. Kompatibel mit EM-Tec Probentischadaptern für alle REM



Erhältlich mit:

  • Standard Pin für REM mit Pin Stub Stiftaufnahme; TFS, FEI, Philips, Zeiss, LEO, Leica, Tescan, AmRay, Cambridge Instruments, CamScan, ETEC und Novascan REM
  • M4 Gewindebohrung; kompatibel mit Hitachi REM, FE-REM und mit EM-Tec Probentischadaptern
  • Ø14 mm JEOL Stub; kompatibel mit JEOL REM-Probentischapter mit 14 mm Loch




Aufnahme und Maße der EM-Tec Wafer-Halter:

Artikelnr.

Art

Wafer-Größe

Maße ohne Pin

Sicherungsmethode

Aufnahme im REM

12-000282

W2

51mm / 2”

Ø76x18mm

Federnder Riegel

3,2 mm Std.Stift

12-000382

W2

51mm / 2”

Ø76x18mm

Federnder Riegel

M4 Gewinde

12-000682

W2

51mm / 2”

Ø76x18mm

Federnder Riegel

Ø14 mm JEOL Stub

12-000293

W3

76mm / 3”

Ø76x18mm

Federnder Riegel

3,2 mm Std.Stift

12-000393

W3

76mm / 3”

Ø76x18mm

Federnder Riegel

M4 Gewinde

12-000693

W3

76mm / 3”

Ø76x18mm

Federnder Riegel

Ø14 mm JEOL Stub

12-000284

W4

100mm / 4”

Ø106x16mm

Federnder Riegel

3,2 mm Std.Stift

12-000384

W4

100mm / 4”

Ø106x16mm

Federnder Riegel

M4 Gewinde

12-000684

W4

100mm / 4”

Ø106x16mm

Federnder Riegel

Ø14 mm JEOL Stub

12-000286

W6

150/mm / 6”

Ø156x16mm

Federnder Riegel

3,2 mm Std.Stift

12-000386

W6

150mm / 6”

Ø156x16mm

Federnder Riegel

M4 Gewinde

12-000686

W6

150mm / 6”

Ø156x16mm

Federnder Riegel

Ø14 mm JEOL Stub

12-000288

W8

200mm / 8”

Ø206x16mm

Federnder Riegel

3,2 mm Std.Stift

12-000388

W8

200mm / 8”

Ø206x16mm

Federnder Riegel

M4 Gewinde

12-000688

W8

200mm / 8”

Ø206x16mm

Federnder Riegel

Ø14 mm JEOL Stub


Technical Support Bulletin: EM-Tec W2 / W3 / W4 / W6 / W8 Wafer-Halter für REM (auf Englisch)

Bestellinformationen zu EM-Tec Wafer-Haltern für REM mit Pin Stub Stiftaufnahme; TFS, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec W2 Wafer-Halter für Ø 51 mm / 2 Zoll Wafer, Standard Pin EM-Tec W2 Wafer-Halter für Ø 51 mm / 2 Zoll Wafer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000282 Stück €279,50
Qty:



EM-Tec W3 Wafer-Halter für Ø 76 mm / 3 Zoll Wafer, Standard Pin EM-Tec W3 Wafer-Halter für Ø 76 mm / 3 Zoll Wafer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000293 Stück €279,50
Qty:



EM-Tec W4 Wafer-Halter für Ø 100 mm / 4 Zoll Wafer, Standard Pin EM-Tec W4 Wafer-Halter für Ø 100 mm / 4 Zoll Wafer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000284 Stück €299,50
Qty:



EM-Tec W6 Wafer-Halter für Ø 150 mm / 6 Zoll Wafer, Standard Pin EM-Tec W6 Wafer-Halter für Ø 150 mm / 6 Zoll Wafer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000286 Stück €329,50
Qty:



EM-Tec W8 Wafer-Halter für Ø 200 mm / 8 Zoll Wafer, Standard Pin EM-Tec W8 Wafer-Halter für Ø 200 mm / 8 Zoll Wafer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000288 Stück €349,50
Qty:



Bestellinformationen zu EM-Tec Wafer-Haltern für Hitachi REM und REM mit einem der vielseitigen EM-Tec REM-Probentischadapter (M4)

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec W2 Wafer-Halter für Ø 51 mm / 2 Zoll Wafer, M4 EM-Tec W2 Wafer-Halter für Ø 51 mm / 2 Zoll Wafer, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000382 Stück €275,00
Qty:



EM-Tec W3 Wafer-Halter für Ø 76 mm / EM-Tec W3 Wafer-Halter für Ø 76 mm /
Artikel # Einheit Preis Bestellung / Anfrage
#12-000393 Stück €275,00
Qty:



EM-Tec W4 Wafer-Halter für Ø 100 mm / 4 Zoll Wafer, M4 EM-Tec W4 Wafer-Halter für Ø 100 mm / 4 Zoll Wafer, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000384 Stück €295,00
Qty:



EM-Tec W6 Wafer-Halter für Ø 150 mm / 6 Zoll Wafer, M4 EM-Tec W6 Wafer-Halter für Ø 150 mm / 6 Zoll Wafer, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000386 Stück €325,00
Qty:



EM-Tec W8 Wafer-Halter für Ø 200 mm / 8 Zoll Wafer, M4 EM-Tec W8 Wafer-Halter für Ø 200 mm / 8 Zoll Wafer, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000388 Stück €345,00
Qty:



Bestellinformationen zu EM-Tec Wafer-Haltern für JEOL REM Probentisch-Adapter mit Ø14mm Loch

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec W2 Wafer-Halter für Ø 51 mm / 2 Zoll Wafer, Ø14 mm JEOL Stub EM-Tec W2 Wafer-Halter für Ø 51 mm / 2 Zoll Wafer, Ø14 mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000682 Stück €279,50
Qty:



EM-Tec W3 Wafer-Halter für Ø 76 mm / 3 Zoll Wafer, Ø14 mm JEOL stub EM-Tec W3 Wafer-Halter für Ø 76 mm / 3 Zoll Wafer, Ø14 mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000693 Stück €279,50
Qty:



EM-Tec W4 Wafer-Halter für Ø 100 mm / 4 Zoll Wafer, Ø14mm JEOL stub EM-Tec W4 Wafer-Halter für Ø 100 mm / 4 Zoll Wafer, Ø14mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000684 Stück €299,50
Qty:



EM-Tec W6 Wafer-Halter für Ø 150 mm / 6 Zoll Wafer, Ø14mm JEOL Stub EM-Tec W6 Wafer-Halter für Ø 150 mm / 6 Zoll Wafer, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000686 Stück €329,50
Qty:



EM-Tec W8 Wafer-Halter für Ø 200 mm / 8 Zoll Wafer, Ø14mm JEOL Stub EM-Tec W8 Wafer-Halter für Ø 200 mm / 8 Zoll Wafer, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000688 Stück €349,50
Qty:
