K-kit Nasszelle - TEM Probenhalter für flüssige Proben
Innovative, kostengünstige Nasszelle für TEM und STEM



K-kit Nasszelle – TEM Probenhalter für flüssige Proben



Einleitung

Das K-Kit iist ein einfach zu handhabender, innovativer TEM Probenhalter für flüssige Proben. Es handelt sich um einen Einweg-Probenhalter mit einem verschließbaren Mikrokanal zwischen zwei Siliziumnitrid-Membranen. Das K-Kit besteht aus Silizium mit zwei Si3N4-Membranen und nutzt die neuesten MEMS-Technologien zur Fertigung. Im Lieferumfang des K-Kits ist ein Kupfer TEM Apertur Grid zur Montage mit Spezial-Epoxidkleber der versiegelten Nasszelle enthalten. Das K-Kit kann auch ohne Kleber in einem wiederverwendbaren, optionalen Faltgrid montiert werden. Das K-Kit ist mit den meisten Standard-TEM-Halterungen kompatibel.

Die Si3N4 Membranen sind transparent für Elektronen. Es gibt eine Auswahl von 30 oder 100 nm Membrandicke. Die 100 nm Membranen sind robuster und nur für TEM Anwendungen geeignet. Die 30 nm Membranen sind gedacht für Höchstauflösung und REM Anwendungen

K-Kit Model

Der Mikrokanal mit zwei rechteckigen Fenstern aus Siliziumnitrid ermöglicht die Abbildung und Analyse von Nanopartikeln in wässrigen Lösungen. Die Größe des Siliziumnitridfensters beträgt 300µm x 25µm bei einer Kanalhöhe von 0,1, 0,2, 0,5, 1, 2 und 5 µm. Die Innenseite des Mikrokanals ist mit Si3N4 beschichtet. Die Anwendungen reichen von Material-, Lebens-, Chemie- und Biowissenschaften. Nanopartikel können im nativen Zustand abgebildet oder in-situ dynamische physikalische und/oder chemische Reaktionen beobachtet werden.

Das K-Kit kann auch im Trockenbetrieb eingesetzt werden. Die Schwebeteilchen werden im K-Kit-Mikrokanal getrocknet, um eine Agglomeration zu vermeiden, die sonst beim Trocknen von Suspensionströpfchen auf einem Trägerfilm entsteht.

Kompatibel mit FESEM - STEM Detektoren. Die K-Kits mit den 30nm Si3N4-Membranen sind kompatibel mit FESEMs, die mit einem STEM-Detektor ausgestattet sind, wenn 25 - 30kV für die Bildgebung verwendet werden. Die besten Ergebnisse werden im Trockenbetrieb erzielt.

Merkmale und Vorteile der K-kit Nasszelle:

  • einfach zu handhabender, flüssiger TEM-Probenhalter für wässrige Suspensionen
  • Kostengünstige Alternative zu sehr teuren In-situ-Flüssigkeits-TEM-Haltern
  • Wahl zwischen zwei Memnranen: 30 und 100 nm

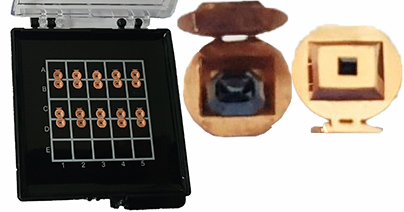

    K-Kit Folding Grid
    Faltgrid zum Halten der K-kit Nasszelle;
    3mm Durchmesser und passend in den meisten TEM Gridhalter.
  • Wahl zwischen mehrere Mikrokanälen: 0,1, 0,2, 0,5, 1, 2 und 5 µm (meist benützte Mikrokanälen sind 0,2 und 2 µm)
  • 30 nm kompatibel mit STEM-Detektoren in FESEM-Systemen @ 25-30 kV
  • Optionales, wiederverwendbares Faltgrid hält das K-kit ohne Kleber
  • geeignet für EDS-Analyse
  • kompletter Satz von speziellen Präparationswerkzeugen verfügbar
  • Trockenmodus zur quantitativen Analyse von Nanopartikeln

Einfacher Prozess mit einer Reihe von dedizierten Präparationswerkzeugen

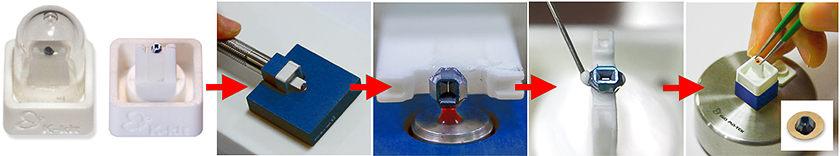

K-kit Process

K-kit Auspacken Anbringen im Halter Flüssigkeit berühren Mikrokanal versiegeln Auf TEM grid kleben

Prozess in der Praxis


    Process in practice

Das K-Kit ist mit einer Reihe von speziellen Präparationszeugen einfach zu benützen. Sie sind so konzipiert, dass sie den gesamten Prozess der Probenvorbereitung erleichtern. Jedes K-Kit wird mit einem Kupfer-TEM-Apertur-Grid geliefert.
Wenn der K-Kit-Halter montiert ist, berühren Sie mit dem K-Kit-Probenhalter ein Tröpfchen, um die Flüssigkeit einzusaugen. Die flüssige Probe gelangt durch Kapillarwirkung in den Mikrokanal. Drehen Sie den Probenhalter des K-Kits in eine vertikale Position, um den Mikrokanal mit einem vakuumfesten Dichtmittel (Torr Seal) abzudichten. Danach wird der K-Kit-Probenhalter mit vakuumtauglichem Epoxidharz in einem 3 mm Kupfer-Apertur-Grid montiert. Nach einem kurzen Abpumpen in einer Vakuumkammer ist die K-Kit-Flüssigkeitsprobe bereit für die Bildgebung.
Bei trockenen Nanopartikeln entfällt die Mikrokanalversiegelung, die Flüssigkeit verdampft schnell unter Vakuum.

Anwendungen anzeigen (auf Englisch)


Liste von Veröffentlichungen

Das K-kit kann benützt warden mit verschiedenen Flüssigkeiten und Lösungsmittel. Das Dichtmittel (Torr Seal), benützt um den Mikrokanal abzudichten, ist für 24 Stunden geprüft worden und ist kompatible mit:

Wasser
Ethanol
Methanol
Isopropanol
Hexan
Toluen
Chloroform (CHCl3)
PEG400 (Polyethylenglykol)
NMP (N-Methyl-2-Pyrrolidon)
CAN (CH3CN – Acetonitril)
DMSO (Dimethylsulfoxide)
0.1N HCl (Salzsäure)
0.1 N HNO3 (Salpetersäure)
0.1 N KOH (Kaliumhydroxid)
1% NH4OH ( Ammoniumhydroxid)
Das Dichtmittel (Torr Seal) ist nicht kompatibel mit: Aceton, DCM (Dichloromethan) und THF (Tetrahydrofuran)

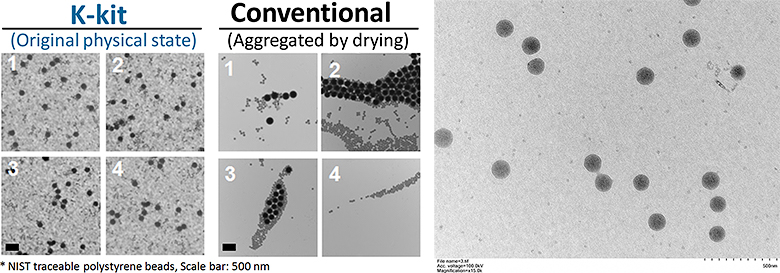

K-kit-and-conventional-TEM-comparison


Bestellinformationen zu K-kit Nasszelle mit 30nm Membrane, 4 pro Packung

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
K-Kit mit 30 nm dickem Si3N4 Membran, Pkg/4 K-Kit mit 30 nm dickem Si3N4 Membran, Pkg/4
Artikel # Einheit Preis Bestellung / Anfrage
23-703004 K-Kit mit 0.2 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/4 €540,00
23-703014 K-Kit mit 0.1 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/4 €540,00
23-703024 K-Kit mit 2 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/4 €510,00
23-703034 K-Kit mit 0.5 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/4 €540,00



Bestellinformationen zu K-kit Nasszelle mit 30nm Membrane, 6 pro Packung

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
K-Kit mit 30 nm dickem Si3N4 Membran, Pkg/6 K-Kit mit 30 nm dickem Si3N4 Membran, Pkg/6
Artikel # Einheit Preis Bestellung / Anfrage
23-703006 K-Kit mit 0.2 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/6 €840,00
23-703016 K-Kit mit 0.1 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/6 €840,00
23-703026 K-Kit mit 2 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/6 €840,00
23-703036 K-Kit mit 0.5 µm Mikrokanal, 30 nm dickes Si3N4 Membran
Qty:

Pack/6 €840,00



Bestellinformationen zu K-kit Nasszelle mit 100nm Membrane, 4 pro Packung

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
K-Kit mit 100 nm dickem Si3N4 Membran, Pkg/4 K-Kit mit 100 nm dickem Si3N4 Membran, Pkg/4
Artikel # Einheit Preis Bestellung / Anfrage
23-710004 K-Kit mit 0.2 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/4 €480,00
23-710014 K-Kit mit 0.1 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/4 €480,00
23-710024 K-Kit mit 2 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/4 €480,00
23-710034 K-Kit mit 0.5 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/4 €480,00
23-710044 K-Kit mit 1 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/4 €480,00
23-710064 K-Kit mit 5 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/4 €480,00



Bestellinformationen zu K-kit Nasszelle mit 100nm Membrane, 6 pro Packung

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
K-Kit mit 100 nm dickem Si3N4 Membran, Pkg/6 K-Kit mit 100 nm dickem Si3N4 Membran, Pkg/6
Artikel # Einheit Preis Bestellung / Anfrage
23-710006 K-Kit mit 0.2 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/6 €720,00
23-710016 K-Kit mit 0.1 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/6 €720,00
23-710026 K-Kit mit 2 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/6 €720,00
23-710036 K-Kit mit 0.5 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/6 €720,00
23-710046 K-Kit mit 1 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/6 €720,00
23-710066 K-Kit mit 5 µm Mikrokanal, 100 nm dickes Si3N4 Membran
Qty:

Pack/6 €720,00



Bestellinformationen zu K-Kit TEM Proben Nasszelle Zubehör und Werkzeug

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
K-Kit Kleber Box mit Torr Seal Dichtungskleber und Epoxid Montagekleber K-Kit Kleber Box mit Torr Seal Dichtungskleber und Epoxid Montagekleber
Artikel # Einheit Preis Bestellung / Anfrage
23-730010 Stück €25,00
Qty:



K-kit Zubehörkit mit Kleber, Flüssigkeit-Teller (ür Beladungsgestell), Nadeln und Kanalöffner K-kit Zubehörkit mit Kleber, Flüssigkeit-Teller (ür Beladungsgestell), Nadeln und Kanalöffner
Artikel # Einheit Preis Bestellung / Anfrage
23-730020 Stück €50,00
Qty:



K-kit Starterkit mit Kleber, Rührstäbchen, Nadeln und Kanalöffner K-kit Starterkit mit Kleber, Rührstäbchen, Nadeln und Kanalöffner
Artikel # Einheit Preis Bestellung / Anfrage
23-730030 Stück €50,00
Qty:



K-kit Kanalöffner K-kit Kanalöffner
Artikel # Einheit Preis Bestellung / Anfrage
23-730040 Stück €25,00
Qty:



K-kit Mikrokanal Beladungsstab K-kit Mikrokanal Beladungsstab
Artikel # Einheit Preis Bestellung / Anfrage
23-730050 Stück €80,00
Qty:



K-kit Proben Beladungsgestell K-kit Proben Beladungsgestell
Artikel # Einheit Preis Bestellung / Anfrage
23-730052 Stück €140,00
Qty:



K-kit Proben Beladungs-Stab und - Gestell Set K-kit Proben Beladungs-Stab und - Gestell Set
Artikel # Einheit Preis Bestellung / Anfrage
23-730055 Stück €190,00
Qty:



K-kit Nadelstift zum Aufbringen von Kleber / Epoxid K-kit Nadelstift zum Aufbringen von Kleber / Epoxid
Artikel # Einheit Preis Bestellung / Anfrage
23-730060 Stück €160,00
Qty:



K-kit Klebe-Gestell K-kit Klebe-Gestell
Artikel # Einheit Preis Bestellung / Anfrage
23-730062 Stück €60,00
Qty:



K-kit Nadelstift und Klebe-Gestell Set K-kit Nadelstift und Klebe-Gestell Set
Artikel # Einheit Preis Bestellung / Anfrage
23-730065 Stück €190,00
Qty:



K-kit Kupfer Aperturblenden zum Anbringen des K-kit Probenhalters K-kit Kupfer Aperturblenden zum Anbringen des K-kit Probenhalters
Artikel # Einheit Preis Bestellung / Anfrage
23-730070 Pack/10 €20,00
Qty:



K-kit Kupfer Faltgrid zum Halten des K-kit Probenhalters, Kompatibel mit TEM Netchen-Halter K-kit Kupfer Faltgrid zum Halten des K-kit Probenhalters, Kompatibel mit TEM Netchen-Halter
Artikel # Einheit Preis Bestellung / Anfrage
23-730072 Pack/10 €180,00
Qty:



Objektträger aus Glas Objektträger aus Glas
Artikel # Einheit Preis Bestellung / Anfrage
23-730075 Pack/6 €6,00
Qty:

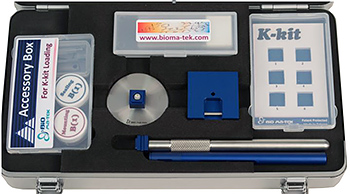

K-kit Werkzeug Box mit Beladings- und Klebe-Werkzeuge, Zubehörbox und Objektträger K-kit Werkzeug Box mit Beladings- und Klebe-Werkzeuge, Zubehörbox und Objektträger
Artikel # Einheit Preis Bestellung / Anfrage
23-730095 Stück €500,00
Qty:
