Cressington 208C Desktop Turbo Carbon Coater
Hochvakuum-Turbopumpen-Kohlenstoffbeschichtungsanlage für REM, FE-REM, Mikrosonde, EBSD, EDX, WDX und TEM-Anwendungen
Einleitung

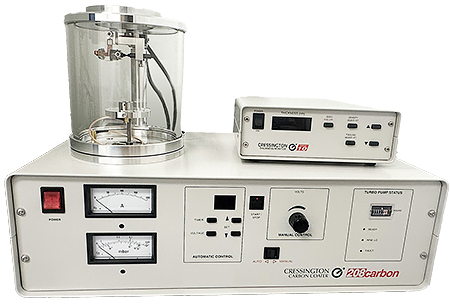

Cressington-208C hochvakuum Carbon Coater mit optionalem Schichtdicken-Messgerät
Der Cressington 208C Desktop Hochvakuum Carbon Coater wurde für die Herstellung hochwertiger Kohlenstoffbeschichtungen für TEM-, REM-, FE-REM, EDX/WDX-, Mikrosonden-, EBSD- und FIB-Anwendungen entwickelt. Der im Hochvakuum aufgedampfte Kohlenstoff ist von höherer Qualität als der im Niedervakuum aufgedampfte Kohlenstoff. Er bietet eine nahezu amorphe Struktur mit hoher Leitfähigkeit, wie sie für analytische Anwendungen benötigt wird.
Die fortschrittlichen, turbogepumpten Systeme mit der praktischen Glaskammergröße von 150 mm Durchmesser bieten ein schnelles Abpumpen mit Beschichtungszyklen von ca. 10 Minuten. Die Glaskammer mit einem Durchmesser von 150 mm ist relativ leicht zu reinigen, ermöglicht ein schnelles Abpumpen und ist praktischer als größere Kammern oder rechteckige Metallkammern.
Das 208C bietet eine Kohlenstoffverdampfung mit hochreinen Kohlenstoffstäben oder Kohlenstofffaserfäden mit der optionalen Kohlenstofffaserfaden-Verdampfungsquelle. Das Standardsystem umfasst eine Glaskammer mit einem Durchmesser von 150 mm, ein Hochvakuumsystem mit Turbopumpe, einen höhenverstellbaren statischen Probentisch, die Bradley-Kohlenstoffquelle für hochreine Kohlenstoffstäbe und eine höhenverstellbare Teleskop-Tischplatte-Halterung für die optionalen Rotations-Kipptisch oder Planetengetriebe-Kipptisch. Der Turbo Carbon Coater Cressington 208C ist entweder mit der Standard-Rotationsvorpumpe oder als ölfreies System mit einer Membranvorpumpe erhältlich.

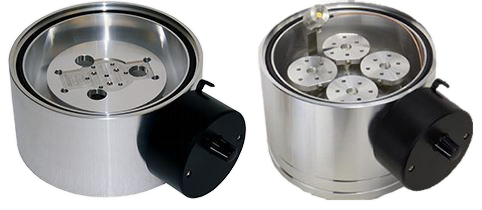

19-012050 R-T stage 19-012080 R-P-T stage rotary-tilting stage
Die Hochvakuum-Kohlenstoffbeschichtungsanlage Cressington 208C kann mit verschiedenen Optionen erweitert werden:
- Der Dreh-Kipp-Tisch R-T 100 für die Beschichtung von großen Proben, Glasobjektträgern, Wafern oder mehrere REM-Probenteller
- Der Planeten-Dreh-Kipptisch RPT mit Probenhaltern zur Beschichtung von mehreren Proben für REM, FEREM, EDX/WDX, EBSD und zur gleichmäßigen Beschichtung von rauen Oberflächen
- Das MTM-10-Schichtdicken-Mess-system für präzise und/oder reproduzierbare Kohlenstoffbeschichtungen

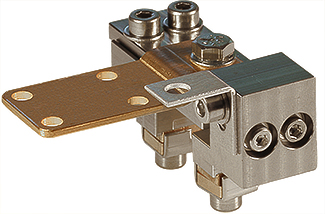

Der Kohlenstoffverdampfungskopf für den Turbo Carbon Coater 208C
Die Cressington 208C Hochvakuum-Beschichtungsanlage verfügt über eine einzigartige, vollständig integrierte, elektronisch rückgekoppelte Leistungsregelung für die mit Kohlenstoffstäben gespeiste Bradley-Kohlenstoffverdampfungsquelle. Die Bradley-Quelle verwendet hochreine, zweistufige Kohlestäbe, die einen definierten Durchmesser des verdampften Kohlenstoffs und damit reproduzierbare Einstellungen gewährleisten. Strom und Spannung werden durch Sensordrähte in der oberen Platte überwacht, wo die Kohlenstoffverdampferquelle Teil der Rückkopplungsschleife ist. Dies verleiht der herkömmlichen stabgespeisten Quelle eine außergewöhnliche Stabilität und Reproduzierbarkeit.
Die Verdampfungsquelle kann im automatischen "kontinuierlichen" Modus oder in zwei manuellen Modi betrieben werden: "kontinuierlich" oder "gepulst". Der gepulste Modus ermöglicht in Verbindung mit dem optionalen Schichtdickenmessgerät MTM-10 die absolute Kontrolle über die gewünschte Dicke der Kohlenstoffbeschichtung. Im automatischen Modus kann der Benutzer sowohl die Spannung als auch die Zeit einstellen, was in Verbindung mit den zweistufigen Kohlenstoffstäben gleichmäßige Kohlenstoffbeschichtungen bei einfacher Handhabung ermöglicht.
Die Bradley-Quelle kann gegen die optionale Kohlenstofffaser-Fadenquelle ausgetauscht werden, die die gleiche Stromquelle wie für die Stäbe verwendet. Die verwendeten Kohlefaserfäden sind vom Typ CT16 (1,6 g/m mit einem Durchmesser von ~2,4 mm).
Die Merkmale und Vorteile des 208C Turbo Carbon Coaters sind:
- Einzigartige, spannungsgesteuerte Stabquelle für mehrfache Verdampfungsmöglichkeiten
- Optionale Verdampfungsquelle für Kohlefaserfäden
- Wahl zwischen automatischer und manueller Kohlenstoffverdampfung
- Konsistente und reproduzierbare Kohlenstoffbeschichtung
- Zylindrische Glaskammer mit 150 mm Durchmesser ermöglicht sehr schnelles Abpumpen
- Optionale Membranpumpe für ölfreien Betrieb erhältlich
- Kompakte, platzsparende Tischausführung, keine Wasserkühlung erforderlich
- Optionale R-T 100 oder R-P-T Tische für große Proben und gleichmäßige Beschichtung
- Optional erhältliches MTM-10 präzises, hochauflösendes Schichtdickenmessgerät
Spezifikationen des Hochvakuum Turbo Carbon Coaters Cressington 208C:
Carbon coater |
208C |
208CD |
|
Artikel Nr. |
|||
Kontrolmodi |
Automatik - Kontinuierlich |
||
HV Pump System |
Turbopumpe 67l/s |
Turbopumpe 67 l/s |
|
Strom |
0-200 A |
||
Zeit |
0 – 9.9 Sek |
||
Spannung |
0 – 5.5 V |
||
Auto-Belüftung |
Ja |
||
Standard Glasskammerhöhe |
Ø150 x 165 mm |
||
Höhe mit RT oder R-P-T Tische |
Ø150 x 250 mm |
||
Probentisch Höheverstellung |
60 mm |
||
Standard Probentisch |
Ø60 mm |
||
Kohlenstoffquelle |
Bradley Type |
||
Kohlestäbe Durchmesser |
Ø6.15 mm |
||
Pumpzeit bis 1x10-4 mbar |
90 seconds |
120 seconds |
|
Endvakuum |
5 x 10-6 mbar |
||
Vakuummessgeräte |
Pirani + Penning |
||
Abmessungen (B x T x H) |
60 x 60 x 36 cm |
||
Gewicht inkl. Pumpen |
45 kg |
||
Leistung |
230v / 50 Hz / 1000 W |
||
Kohlefadenverdampfung |
Optional |
||
Kohlefaden |
#70-CC1016 (1.6 g/m) |
||
Schichdicken-Messgerät |
MTM-10 Optional |
||
R-T / RPT Tische |
Optional / Optional |
||
