R D Mathis Faltschiffchen Verdampfungsquellen
Faltschiffchen Bedampfungsquellen hergestellt aus Mo & Ta


Einleitung

Die Faltschiffchen Verdampfungsquellen werden durch Falten der Molybdän- oder Tantalfolie zu einem Verdampferschiffchen hergestellt. Diese Methode führt zu Verdampferschiffchen mit etwas größerem Fassungsvermögen im Vergleich zu Verdampferschiffchen mit einer eingepressten runden oder längeren Vertiefung. Es gibt zwei Arten von Faltschiffchen, die sich in Größe und Kapazität unterscheiden. Die Faltschiffchen Verdampfungsquellen sind in Mo, Ta mit verschiedenen Folienstärken (0,13, 0,25 und 0,38mm) erhältlich. Erhältlich in pkg3 und Pkg/5 für die Molybdän-Faltschiffchen und pkg/1 und pkg/3 für die Tantal-Faltschiffchen. Sie werden als direkte Widerstandsheizquellen für die Aufwärtsverdampfung verwendet, d.h. die Substrate werden über der Quelle montiert.

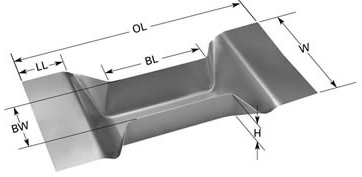

Faltschiffchen mit größerer Kapazität

Abmessungen der Faltschiffchen mit größerer Kapazität


Art. Nr

Bl

BW

H

OL

W

LL

Vol.

Mat.

Dicke

72-FB1

48mm

19mm

18mm

114mm

54mm

19mm

17cc

Mo/Ta/W

0.13/0.25/0.38mm

72-FB2

48mm

33mm

12mm

110mm

54mm

19mm

19cc

Mo/Ta/W

0.13/0.25/0.38mm

72-FB3

95mm

25mm

13mm

156mm

54mm

21mm

31cc

Mo/Ta/W

0.13/0.25/0.38mm

72-FB4

95mm

19mm

19mm

156mm

54mm

19mm

35cc

Mo/Ta/W

0.13/0.25/0.38mm

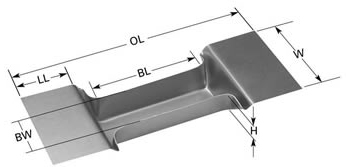

Faltschiffchen mit geringerem Fassungsvermögen

Abnessungen der Faltschiffchen mit geringerem Fassungsvermögen

Art. Nr

Bl

BW

H

OL

W

LL

Vol.

Mat.

Dicke

72-FB10

17mm

11.4mm

11mm

36mm

32mm

9.7mm

2cc

Mo/Ta/W

0.13/0.25/0.38mm

72-FB11

32mm

9.7mm

8mm

65mm

25mm

14mm

3cc

Mo/Ta/W

0.13/0.25/0.38mm

72-FB12

40mm

12.7mm

8mm

75mm

29mm

17.5mm

4cc

Mo/Ta/W

0.13/0.25/0.38mm


Bestellinformationen der Faltschiffchen mit größerer Kapazität

Gefaltetes Verdampferschiffchen Type FB1, 114 x 54 mm, 17 cm3
Gefaltetes Verdampferschiffchen Type FB1, 114 x 54 mm, 17 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB1Mo-1 Gefaltetes Verdampferschiffchen Type FB1, 1,65 V, 293 A , 483 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/3 €102,10
72-FB1Mo-2 Gefaltetes Verdampferschiffchen Type FB1, 1,21 V, 413 A , 500 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/3 €113,40
72-FB1Mo-3 Gefaltetes Verdampferschiffchen Type FB1, 1,38 V, 634 A , 875 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/3 €153,10
72-FB1Ta-1 Gefaltetes Verdampferschiffchen Type FB1, 3,78 V, 339 A , 1281 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Stück €81,30
72-FB1Ta-2 Gefaltetes Verdampferschiffchen Type FB1, 2,93 V, 162 A , 1354 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Stück €141,80
72-FB1Ta-3 Gefaltetes Verdampferschiffchen Type FB1, 2,57 V, 641 A , 1647 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Stück €211,70


Gefaltetes Verdampferschiffchen Type FB2, 110 x 54 mm, 19 cm3
Gefaltetes Verdampferschiffchen Type FB2, 110 x 54 mm, 19 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB2Mo-1 Gefaltetes Verdampferschiffchen Type FB2, 1,90 V, 320 A , 608 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/3 €102,10
72-FB2Mo-2 Gefaltetes Verdampferschiffchen Type FB2, 1,38 V, 448 A , 618 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/3 €147,40
72-FB2Mo-3 Gefaltetes Verdampferschiffchen Type FB2, 1,16 V, 547 A , 635 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/3 €160,00
72-FB2Ta-1 Gefaltetes Verdampferschiffchen Type FB2, 3,88 V, 348 A , 1350 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Stück €86,90
72-FB2Ta-2 Gefaltetes Verdampferschiffchen Type FB2, 2,77 V, 491 A , 1360 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Stück €145,50
72-FB2Ta-3 Gefaltetes Verdampferschiffchen Type FB2, 2,56 V, 657 A , 1682 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Stück €215,50


Gefaltetes Verdampferschiffchen Type FB3, 156 x 54 mm, 31 cm3
Gefaltetes Verdampferschiffchen Type FB3, 156 x 54 mm, 31 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB3Mo-1 Gefaltetes Verdampferschiffchen Type FB3, 2,23 V, 303 A , 676 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/3 €124,70
72-FB3Mo-2 Gefaltetes Verdampferschiffchen Type FB3, 1,60 V, 431 A , 690 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/3 €164,40
72-FB3Mo-3 Gefaltetes Verdampferschiffchen Type FB3, 1,38 V, 536 A , 740 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/3 €187,10
72-FB3Ta-1 Gefaltetes Verdampferschiffchen Type FB3, 4,60 V, 301 A , 1385 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Stück €117,20
72-FB3Ta-2 Gefaltetes Verdampferschiffchen Type FB3, 3,89 V, 521 A , 2027 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Stück €196,60
72-FB3Ta-3 Gefaltetes Verdampferschiffchen Type FB3, 3,73 V, 736 A , 2745 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Stück €255,20


Gefaltetes Verdampferschiffchen Type FB4, 156 x 54 mm, 35 cm3
Gefaltetes Verdampferschiffchen Type FB4, 156 x 54 mm, 35 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB4Mo-1 Gefaltetes Verdampferschiffchen Type FB4, 2,18 V, 300 A , 654 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/3 €130,40
72-FB4Mo-2 Gefaltetes Verdampferschiffchen Type FB4, 1,60 V, 413 A , 661 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/3 €175,80
72-FB4Mo-3 Gefaltetes Verdampferschiffchen Type FB4, 1,72 V, 663 A ,1140 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/3 €192,80
72-FB4Ta-1 Gefaltetes Verdampferschiffchen Type FB4, 4,14 V, 277 A , 1147 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Stück €121,00
72-FB4Ta-2 Gefaltetes Verdampferschiffchen Type FB4, 3,64 V, 495 A , 1802 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Stück €198,50
72-FB4Ta-3 Gefaltetes Verdampferschiffchen Type FB4, 3,15 V, 646 A , 2035 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Stück €257,00




Bestellinformationen der Faltschiffchen mit geringerem Fassungsvermögen
Gefaltetes Verdampferschiffchen Type FB10, 36 x 32 mm, 2 cm3
Gefaltetes Verdampferschiffchen Type FB10, 36 x 32 mm, 2 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB10Mo-1 Gefaltetes Verdampferschiffchen Type FB10, 0,75 V, 166 A , 125 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/5 €113,40
72-FB10Mo-2 Gefaltetes Verdampferschiffchen Type FB10, 0,66 V, 265 A , 175 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/5 €122,90
72-FB10Mo-3 Gefaltetes Verdampferschiffchen Type FB10, 0,68 V, 351 A , 237 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/5 €132,30
72-FB10Ta-1 Gefaltetes Verdampferschiffchen Type FB10, 1,56 V, 159 A , 248 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Pack/3 €96,40
72-FB10Ta-2 Gefaltetes Verdampferschiffchen Type FB10, 1,12 V, 242 A , 271 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Pack/3 €141,80
72-FB10Ta-3 Gefaltetes Verdampferschiffchen Type FB10, 1,12 V, 341 A , 382 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Pack/3 €198,50


Gefaltetes Verdampferschiffchen Type FB11, 65 x 25 mm, 3 cm3
Gefaltetes Verdampferschiffchen Type FB11, 65 x 25 mm, 3 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB11Mo-1 Gefaltetes Verdampferschiffchen Type FB11, 1,11 V, 118 A , 131 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/5 €122,90
72-FB11Mo-2 Gefaltetes Verdampferschiffchen Type FB11, 0,76 V, 186 A , 141 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/5 €132,30
72-FB11Mo-3 Gefaltetes Verdampferschiffchen Type FB11, 0,71 V, 243 A , 173 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/5 €151,20
72-FB11Ta-1 Gefaltetes Verdampferschiffchen Type FB11, 2,12 V, 137 A , 290 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Pack/3 €102,10
72-FB11Ta-2 Gefaltetes Verdampferschiffchen Type FB11, 1,69 V, 207 A , 350 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Pack/2 €158,80
72-FB11Ta-3 Gefaltetes Verdampferschiffchen Type FB11, 1,45 V, 253 A , 367 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Pack/3 €226,80


Gefaltetes Verdampferschiffchen Type FB12, 75 x 29 mm, 4 cm3
Gefaltetes Verdampferschiffchen Type FB12, 75 x 29 mm, 4 cm3
Artikel # Einheit Preis* Bestellung / Anfrage
72-FB12Mo-1 Gefaltetes Verdampferschiffchen Type FB12, 1,20 V, 143 A , 172 Watt, 1400°C, 0,13 mm Molybdän
Qty:

Pack/5 €132,30
72-FB12Mo-2 Gefaltetes Verdampferschiffchen Type FB12, 0,88 V, 211 A , 185 Watt, 1400°C, 0,25 mm Molybdän
Qty:

Pack/5 €141,80
72-FB12Mo-3 Gefaltetes Verdampferschiffchen Type FB12, 0,83 V, 272 A , 227 Watt, 1400°C, 0,38 mm Molybdän
Qty:

Pack/5 €160,70
72-FB12Ta-1 Gefaltetes Verdampferschiffchen Type FB12, 2,00 V, 141 A , 282 Watt, 1600°C, 0,13 mm Tantaal
Qty:

Pack/3 €124,70
72-FB12Ta-2 Gefaltetes Verdampferschiffchen Type FB12, 1,63 V, 200 A , 326 Watt, 1600°C, 0,25 mm Tantaal
Qty:

Pack/3 €198,50
72-FB12Ta-3 Gefaltetes Verdampferschiffchen Type FB12, 1,49 V, 257 A , 383 Watt, 1600°C, 0,38 mm Tantaal
Qty:

Pack/3 €277,80
