EM-Tec TEM Netzchen Halter für REM


EM-Tec TG4 Stiftprobenhalter für bis zu vier TEM Netzchen
EM-Tec TG4 Stiftprobenhalter für bis zu vier TEM Netzchen

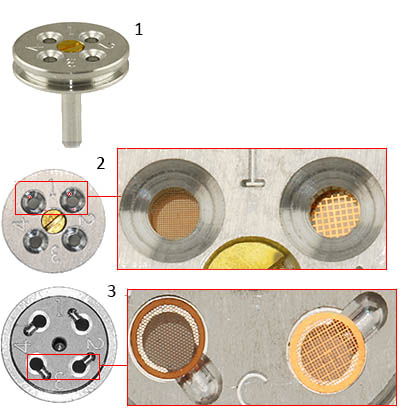

1- (#12-000279) EM-Tec TG4 Stiftprobenhalter für bis zu vier TEM Netzchen.
Durch die verlängerte Stiftaufnahme ist der Halter weiter von der
Probenbühne entfernt, was störende Röntgenstreusignale durch die
Probenbühne reduziert.

2- Die TEM Netzchen werden mittels Messingschraube vom Oberteil
des Halters heruntergedrückt. Die Bohrungen haben einen Ø 2,1 mm und
eine 60° Senkung um störende Röntgenstrahlung durch den Halter zu reduzieren.

3- Ohne Oberteil. Nummerierte Positionen, Einlegetaschen und
Eingriffe für eine feine Pinzette zur Be- und Entladung der TEM Netzchen.


Aufnahmen von TEM Proben im REM

TEM Proben sind sehr dünn und erzeugen sehr kleine REM-Signalbereiche. Dies ermöglicht eine verbesserte Oberflächenabbildung und räumliche Auflösung. Dies sind klare Vorteile für REM und EDX Untersuchungen von Dünnfilmen, feinen Dispersionen, Einschlüssen, Ausscheidungen und bei Leichtelementproben. REM-Geräte können damit genutzt werden TEM-Proben oder –Lamellen vor dem Einbau in ein TEM voruntersucht zu werden, um defekte oder noch nicht fertig präparierte Proben zu identifizieren.
Verfügbar sind zwei verschiedene Bildgebungsmethoden für die TEM-Proben, welche zwei Typen von TEM-Grithaltern benötigen.

  • Oberflächenabbildung benötigen TEM-Gridhalter
  • Die STEM Abbildung (Transmission) benötigt einen speziellen TEM-Gridhalter mit eingebauter Signalplatte

EM-Tec TEM Netchen Halter für Oberflächen-Abbildung und EDS Analyse mit dem REM

Die EM-Tec TEM Netzchen Halter ermöglichen die Untersuchung von TEM Proben im REM. Sie können in Tabletop REM, normalen REM, FE-REM, Auger, SIMS und Lichtmikroskopen eingesetzt werden. Die EM-Tec TEM Netzchen Halter können auch zur schnellen Kontrolle von Proben (nach FIB Bearbeitung) eingesetzt werden, bevor die Proben im TEM untersucht werden. Alle Probenhalter wurden aus vakuumfestem Aluminium hergestellt. Die TEM Netzchen Halter sind:

  • EM-Tec TG4 TEM Netzchen Stiftprobenhalter für bis zu vier TEM Netzchen. Einlegetaschen mit nummerierten Positionen und Eingriffe für eine feine Pinzette zur Be- und Entladung der TEM Netzchen. Die TEM Netzchen werden mittels Messingschraube vom Oberteil des Halters heruntergedrückt. Die Bohrungen haben einen Ø 2,1 mm und eine 60° Senkung um störende Röntgenstrahlung durch den Halter zu reduzieren. Der EM-Tec TG4 Halter ist erhältlich in Aluminium und Kupfer. Größe des Kopfes Ø 18 x 3,2 mm mit einer 16 mm langen Ø 3,2 mm Stiftaufnahme. Durch die verlängerte Stiftaufnahme ist der Halter weiter von der Probenbühne entfernt, was störende Röntgenstreusignale durch die Bühne reduziert. Erhältlich mit Probentelleradapter für Hitachi M4 Gewinde oder für JEOL Ø 12,2 oder 25 mm Probentelleraufnahme.
  • EM-Tec TG6 TEM Netzchen Stiftprobenhalter für bis zu sechs TEM Netzchen. Einlegetaschen mit nummerierten Positionen und Eingriffe für eine feine Pinzette zur Be- und Entladung der TEM Netzchen. Die TEM Netzchen werden mittels Messingschraube vom Oberteil des Halters heruntergedrückt. Die Bohrungen haben einen Ø 2,1 mm und eine 60° Senkung um störende Röntgenstrahlung durch den Halter zu reduzieren. Der EM-Tec TG6 Halter ist erhältlich in Aluminium und Kupfer. Größe des Kopfes Ø 25 x 3,2 mm mit einer 15 mm langen Ø 3,2 mm Stiftaufnahme. Durch die verlängerte Stiftaufnahme ist der Halter weiter von der Probenbühne entfernt, was störende Röntgenstreusignale durch die Bühne reduziert. Zusätzlich erhältlich mit Probentelleradapter für Hitachi M4 Gewinde oder für JEOL Ø 12,2 oder 25 mm Probentelleraufnahme.
  • EM-Tec PS11 Mini-Stiftprobenhalter für ein TEM oder FIB Netzchen. Das Netzchen liegt mittig in einer Tasche. In der Mitte der Tasche ist eine Vertiefung, damit das Gitter das Netzchen nicht berührt. Eine Rille erleichtert das Be- und Entladen mit einer feinen Pinzette. Das TEM Netzchen wird nicht geklemmt. Der Halter ist für die schnelle Untersuchung vom TEM Netzchen im REM oder für die Kohlenstoffbedampfung konzipiert.
  • EM-Tec PS14 Mini-Stiftprobenhalter für vier TEM oder FIB Netzchen. Das Netzchen liegt mittig in einer der vier Taschen. In der Mitte jeder Tasche ist eine Vertiefung, damit das Gitter das Netzchen nicht berührt. Eine Rille erleichtert das Be- und Entladen mit einer feinen Pinzette. Das TEM Netzchen wird nicht geklemmt. Der Bestellinformationen zu EM-Tec ST1 Abbildungshalter für Hitachi REM und EM-Tec REM AdapterHalter ist für die schnelle Untersuchung vom TEM Netzchen im REM oder für die Kohlenstoffbedampfung konzipiert.

Die drei EM-Tec TEM Netzchen Halter sind nur mit Standard Ø 3,2 mm Pin erhältlich. Durch die Verwendung eines passenden EM-Tec REM Adapters können sie aber auch in REM mit anderer Aufnahme eingesetzt werden.

Aufnahmevermögen, Maße und Kompatibilität der EM-Tec TEM Netzchen Halter:

Artikelnr.

Name

Aufnahme

Maße ohne Pin

Grid Haltemethode

REM Kompatibilität

12-000279

EM-Tec TG4

4 x 3.05 TEM Grid

Ø 18 x 3.2 mm

Geklemmt

3,2 mm Std.Stift

12-002279

EM-Tec TG4C

4 x 3.05 TEM Grid

Ø 18 x 3.2 mm

Geklemmt

3,2 mm Std.Stift

12-000379

EM-Tec TG4H

4 x 3.05 TEM Grid

Ø 1 8x 27 mm

Geklemmt

M4 Gewinde

12-000579

EM-Tec TG4J

4 x 3.05 TEM Grid

Ø 18 x 22 mm

Geklemmt

JEOL Ø 12.2 mm

12-005279

EM-Tec TG4J2

4 x 3.05 TEM Grid

Ø 25 x 22 mm

Geklemmt

JEOL Ø 25 mm

12-002276

EM-Tec TG6

6 x 3.05 TEM Grid

Ø 25 x 3.2 mm

Geklemmt

3,2 mm Std.Stift

12-002476

EM-Tec TG6C

6 x 3.05 TEM Grid

Ø 25 x 3.2mm

Geklemmt

3,2 mm Std.Stift

12-002376

EM-Tec TG6H

6 x 3.05 TEM Grid

Ø 25 x 27mm

Geklemmt

M4 Gewinde

12-005176

EM-Tec TG6J

6 x 3.05 TEM Grid

Ø 25 x22 mm

Geklemmt

JEOL Ø 12.2 mm

12-005276

EM-Tec TG6J2

6 x 3.05 TEM Grid

Ø 25 x 22mm

Geklemmt

JEOL Ø 25 mm

10-002211

EM-Tec PS11

1 x 3.05 TEM Grid

Ø 12.7 x 3.2 mm

Schwerkraft

3,2 mm Std.Stift

10-002214

EM-Tec PS14

4 x 3.05 TEM Grid

Ø 12.7 x 3.2 mm

Schwerkraft

3,2 mm Std.Stift



Bestellinformationen zu EM-Tec TEM Grid Haltern

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec TG4 Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, Standard Pin EM-Tec TG4 Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000279 Stück €76,50
Qty:



EM-Tec TG4C Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Kupfer, Standard Pin EM-Tec TG4C Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Kupfer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002279 Stück €127,50
Qty:



EM-Tec TG4H Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, mit Probentelleradapter zu Hitachi M4 Gewinde EM-Tec TG4H Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, mit Probentelleradapter zu Hitachi M4 Gewinde
Artikel # Einheit Preis Bestellung / Anfrage
12-000379 Stück €96,00
Qty:



EM-Tec TG4J Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 12,2 mm EM-Tec TG4J Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
12-000579 Stück €96,00
Qty:



EM-Tec TG4J2 Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 25 mm EM-Tec TG4J2 Stiftprobenhalter für 4 TEM Grids, Ø 18 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 25 mm
Artikel # Einheit Preis Bestellung / Anfrage
12-005279 Stück €96,00
Qty:



EM-Tec TG6 Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, Standard Pin EM-Tec TG6 Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002276 Stück €99,50
Qty:

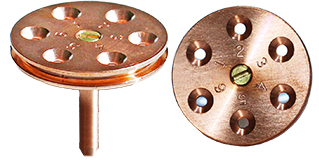

EM-Tec TG6C Stiftprobenhalter für 46 TEM Grids, Ø 25 Kopf, Kupfer, Standard Pin EM-Tec TG6C Stiftprobenhalter für 46 TEM Grids, Ø 25 Kopf, Kupfer, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-002476 Stück €159,50
Qty:



EM-Tec TG6H Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, mit Probentelleradapter zu Hitachi M4 Gewinde EM-Tec TG6H Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, mit Probentelleradapter zu Hitachi M4 Gewinde
Artikel # Einheit Preis Bestellung / Anfrage
12-002376 Stück €119,00
Qty:



EM-Tec TG6J Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 12,2 mm EM-Tec TG6J Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
12-005176 Stück €119,00
Qty:



EM-Tec TG6J2 Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 25 mm EM-Tec TG6J2 Stiftprobenhalter für 6 TEM Grids, Ø 25 Kopf, Aluminium, mit Probentelleradapter zu JEOL Ø 25 mm
Artikel # Einheit Preis Bestellung / Anfrage
12-005276 Stück €119,00
Qty:



EM-Tec PS11 Mini-Stiftprobenhalter für 1 TEM Grid zur Auflage, Ø 12,7 mm Kopf, Standard Pin EM-Tec PS11 Mini-Stiftprobenhalter für 1 TEM Grid zur Auflage, Ø 12,7 mm Kopf, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
10-002211 Stück €19,50
Qty:



EM-Tec PS14 Mini-Stiftprobenhalter für 4x TEM Grids, Ø 12,7 Kopf, Standard Pin EM-Tec PS14 Mini-Stiftprobenhalter für 4x TEM Grids, Ø 12,7 Kopf, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
10-002214 Stück €24,50
